产品特点
工频耐压是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
- 监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示
- 保护功能：过流保护、零位启动保护、声光语言报警提醒
- 采用新型时间继电器，计时范围更广（1S～99H）
- 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
- 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
- 试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

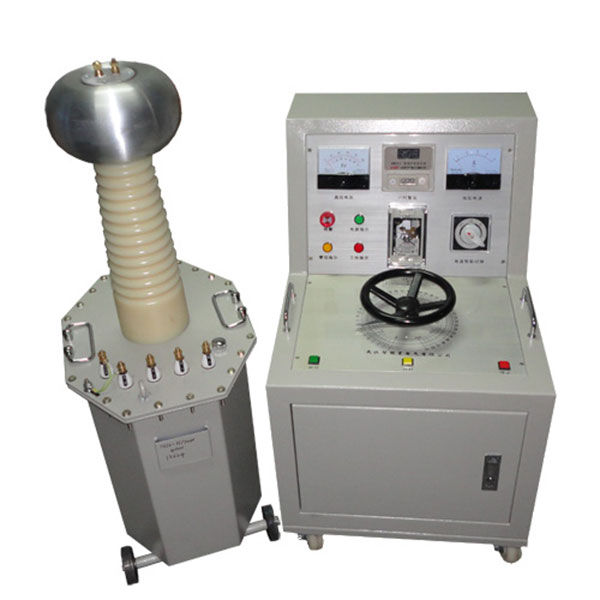

- XCJH- [容量（kVA）] /[电压（kV）]工频耐压试验装置
产品参数
|
标
准 配 置 |
分体式
|
操作部分：
箱式(不大于5kVA) / 台式
容量： kVA（小于200kVA）
输入：AC220V / AC380V
|
试验变压器：
交流 / 交直流
油变 / 干变 / 气变
容量： kVA（小于200kVA）
输出：AC kV(小于300kVA)
|
|
一体式
|
箱式（不大于20kV） / 台式(不大于30kV)
容量： kVA(小于300kVA)
输入：AC220V / AC380V 输出：AC kV(不大于30kV)
|
||
|
客
户 选 配 |
标准高压分压器
|
||
|
保护球隙
|
|||
|
直流微安表
|
|||
|
放电棒
|
|||
|
保护水阻
|
|||
|
高压滤波电容
|
|||
|
其它：
|
|||
1、控制箱（台）参数：（常规参数见下表）
|
规格
|
容量
|
输入电源
|
输 出电压
|
重量（kg）
|
|||
|
相数
|
（V）
|
（A）
|
（V）
|
（A）
|
|||
|
2/220
|
2
|
1
|
220
|
10
|
0-250
|
8
|
14
|
|
3/220
|
3
|
1
|
220
|
15
|
0-250
|
12
|
16
|
|
5/220
|
5
|
1
|
220
|
25
|
0-250
|
20
|
18
|
|
10/220
|
10
|
1
|
220
|
50
|
0-250
|
40
|
80
|
|
15/380
|
15
|
2
|
380
|
37.5
|
0-430
|
34.8
|
90
|
|
20/380
|
20
|
2
|
380
|
50
|
0-430
|
46.5
|
100
|
|
25/380
|
25
|
2
|
380
|
62.5
|
0-430
|
58.1
|
120
|
|
30/380
|
30
|
2
|
380
|
75
|
0-430
|
69.7
|
140
|
|
50/380
|
50
|
2
|
380
|
125
|
0-430
|
116.2
|
160
|
|
100/380
|
100
|
2
|
380
|
250
|
0-430
|
232.5
|
250
|
|
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
|
|||||||
2、试验变压器参数：（常规参数见下表）
|
规格
|
容量
kVA
|
低压侧
|
高压侧
|
高压侧（交直流变压器）
|
测量变比
|
60分钟温升℃
|
阻抗电压％
|
空载电流
％
|
质量
kg
|
|||
|
电压
V
|
电流
A
|
交流输出
|
直流输出
|
|||||||||
|
电压kV
|
电流
|
电压kV
|
电流
|
|||||||||
|
1.5/50
|
1.5
|
200
|
7.5
|
50
|
30
|
70
|
21.4
|
500
|
50
|
10
|
<4
|
19.5
|
|
3/50
|
3
|
200
|
15
|
50
|
60
|
70
|
42.9
|
500
|
50
|
10
|
<4
|
27
|
|
5/50
|
5
|
200
|
25
|
50
|
100
|
70
|
71.4
|
500
|
50
|
10
|
<4
|
52
|
|
10/50
|
10
|
200
|
50
|
50
|
200
|
70
|
142.9
|
500
|
50
|
10
|
<4
|
80
|
|
15/50
|
15
|
400
|
37.5
|
50
|
300
|
70
|
214.3
|
500
|
50
|
8
|
<4
|
120
|
|
20/50
|
20
|
400
|
50
|
50
|
400
|
70
|
285.7
|
500
|
50
|
8
|
<4
|
140
|
|
30/50
|
30
|
400
|
75
|
50
|
600
|
70
|
428.6
|
500
|
50
|
8
|
<4
|
155
|
|
50/50
|
50
|
400
|
125
|
50
|
1000
|
70
|
714.3
|
500
|
50
|
8
|
<4
|
184
|
|
10/100
|
10
|
200
|
50
|
100
|
100
|
140
|
71.4
|
1000
|
50
|
10
|
<4
|
135
|
|
15/100
|
15
|
400
|
37.5
|
100
|
150
|
140
|
107.1
|
1000
|
50
|
8
|
<4
|
150
|
|
20/100
|
20
|
400
|
50
|
100
|
200
|
140
|
142.9
|
1000
|
50
|
8
|
<4
|
215
|
|
30/100
|
30
|
400
|
75
|
100
|
300
|
140
|
214.3
|
1000
|
50
|
8
|
<4
|
250
|
|
50/100
|
50
|
400
|
125
|
100
|
500
|
140
|
357.1
|
1000
|
50
|
8
|
<4
|
290
|
|
10/150
|
10
|
200
|
50
|
100
|
66.7
|
140
|
47.6
|
1500
|
50
|
10
|
<4
|
180
|
|
15/150
|
15
|
400
|
37.5
|
150
|
100
|
210
|
71.4
|
1500
|
50
|
8
|
<4
|
200
|
|
20/150
|
30
|
400
|
50
|
150
|
133.3
|
210
|
95.2
|
1500
|
50
|
8
|
<4
|
220
|
|
30/150
|
30
|
400
|
75
|
150
|
200
|
210
|
142.9
|
1500
|
50
|
8
|
<4
|
280
|
|
50/150
|
50
|
400
|
125
|
150
|
333.3
|
210
|
238.1
|
1500
|
50
|
8
|
<4
|
340
|
|
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。 |
||||||||||||
