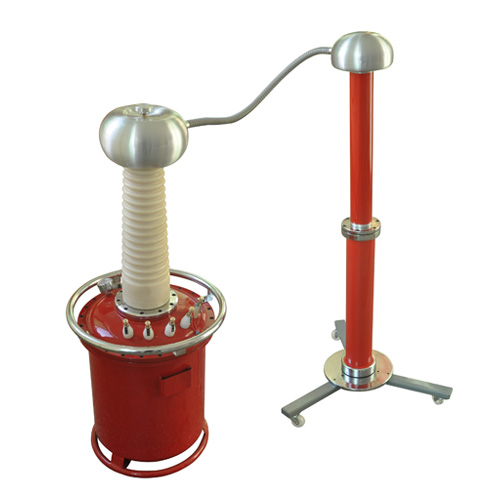

YDQ系列充气式试验变压器 SF6气体试验变压器厂家价格

您目前所在位置：首页 » 高压绝缘耐压试验设备 » YDQ系列充气式试验变压器

品牌: 武汉智能星

随着对试验变压器的电压等级要求越来越高，传统的油浸式试验变压器，在体积重量和性能上都越来越不能满足一些现场工作的要求。由于六氟化硫(SF6)超高的绝缘性能和灭弧性能，及不燃性，使得它作为新一代超高压绝缘介质得到广泛的应用。YDQ系列六氟化硫(SF6)充气式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了22％－65％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV，特别适用于现场工作及频繁移动的工作条件下使用。是油浸式轻型试验变压器的换代产品。

交、直流两用
体积小、重量轻
不受气候影响、电晕小
使用寿命长、可维修
无需静止可使用

执行标准:

JB/T 9641-1999

价格：具体价格根据客户提供参数而定，点击下面按钮获取人工报价。

电话咨询：027-87678728

››产品优势：10年自主技术研发，质量有保障。厂家直销，无中间商。

››客户服务：发货前有专业人员核对客户参数要求，确保产品满足客户需求。客户收到产品后，有技术人员指导如何使用设备进行试验检测。

››售后服务：购买本产品之后可享受免费安装指导，软件升级，终生维护服务。

››质量标准：产品符合各级计量院检定认证体系。

充气式试验变压器特点

体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。
耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍，在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍。
单框芯式铁芯结构，初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳为圆柱灌式容器结构，能耐受8MPa以上压力。

充气式试验变压器系列引导

YDQ - [容量（kVA）]/[输出电压（ kV）] 充气式试验变压器
常规型号	1.5/50	3/50	5/50	10/50
20/50	30/50	50/50	5/100	10/100
20/100	30/100	50/100	20/150	30/150
50/150	100/150	50/200	100/200	150/200
200/200	300/200
说明：以上是常规型号，也可以按照客户特定参数定制。

技术参数

表1 YDQ(JZ)系列轻型交直流试验变压器

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V）	电流（A）	高/仪	温升℃ (30分钟)
YDQ（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YDQ（J Z）-3/50	3	50	70	60	15	200	15	500	10
Y YDQ（J Z）-5/50	5	50	70	100	15	200	25	500	10
YDQ（J Z）-10/50	10	50	70	200	50	200	50	500	10
YDQ（J Z）-20/50	20	50	70	400	100	400	53	500	10
YDQ（J Z）-30/50	30	50	70	600	100	400	79	500	10
YDQ（J Z）-40/50	40	50	70	800	105	400	105	500	10
YDQ（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YDQ（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YDQ（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YDQ（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YDQ（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YDQ（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YDQ（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YDQ（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YDQ（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YDQ（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YDQ（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2 YDQ系列轻型交流试验变压器

型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	400	53	500	10
YDQ-30/50	30	50	600	400	79	500	10
YDQ-50/50	50	50	1000	400	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	400	53	1000	10
YDQ-30/100	30	100	300	400	79	1000	10
YDQ-50/100	50	100	500	400	132	1000	10
YDQ-20/150	20	150	133	400	53	1500	10
YDQ-30/150	30	150	200	400	80	1500	10
YDQ-50/150	50	150	333	400	132	1500	10
YDQ-100/150	100	150	667	400	263	1500	10
YDQ- 50/200	50	200	250	400	132	2000	10
YDQ-100/200	100	200	500	400	263	2000	10
YDQ-150/200	150	200	750	400	395	2000	10
YDQ-200/200	200	200	1000	400	526	2000	10
YDQ-300/200	300	200	1500	400	790	2000	10
YDQ-50/300	50	300	170	400	132	3000	10
YDQ-100/300	100	300	333	400	263	3000	10
YDQ-150/300	150	300	500	400	395	3000	10
YDQ-200/300	200	300	667	400	526	3000	10
YDQ- 300/300	300	300	3000	400	790	3000	10

注：以上提供的目录，为本公司的通用参数的试验变压器，另外，可满足客户特殊规格参数的定制化要求。

三种不同材料变压器的比较

	散热性	绝缘效果	重量体积	价格	是否可维修
油浸式试验变压器	好	好	相对大	便宜	可维修
干式试验变压器	一般	吃好	轻	贵	不可维修
充气式试验变压器	一般	最好	最轻	中等	可维修

执行标准

JB/T 9641-1999 《试验变压器》

产品别称

英文名称：The inflatable test transformer

中文别称：交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变、充气试验变、充气式轻型高压试验变。
