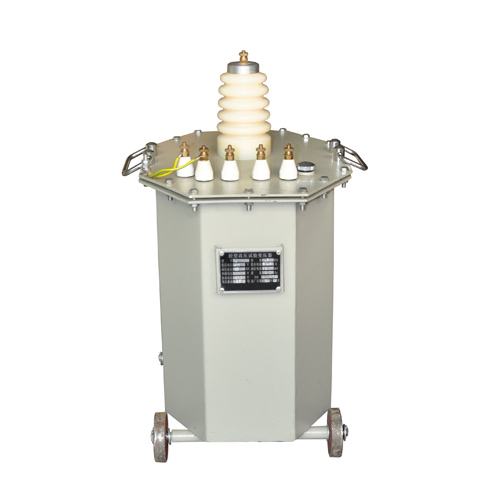

YD 油浸式试验变压器4
上一页
下一页

YD系列油浸式试验变压器

品牌: 武汉智能星

YD系列油浸式试验变压器,又叫交直流高压试验变压器、高压升压器。根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产而成。是广泛适用于发电站、供配电系统、用电需求大的工矿企业、科研单位等用户的基本试验设备之一。用于对各种电气产品、电器元件、绝缘材料等进行工频或直流高压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

  • 交、直流两用
  • 容量可达500KVA
  • 高压可达800KV
  • 绝缘、散热性能强
执行标准:
DL/T848.2-2004

价格：具体价格根据客户提供参数而定，点击下面按钮获取人工报价。

快速获取报价
在线核对产品参数
电话咨询：027-87678728

››产品优势：10年自主技术研发，质量有保障。厂家直销，无中间商。

››客户服务：发货前有专业人员核对客户参数要求，确保产品满足客户需求。客户收到产品后，有技术人员指导如何使用设备进行试验检测。

››售后服务：购买本产品之后可享受免费安装指导，软件升级，终生维护服务。

››质量标准：产品符合各级计量院检定认证体系。

功能定制
方案设计
相关产品
产品详细信息​

YD系列油浸式试验变压器产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。具有重量轻，体积小，移动方便等优点。

油浸式试验变压器优点

  • 本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
  • 高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
  • 低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。
  • 壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
  • YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
  • 本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。



油浸式试验变压器系列引导

YD - [容量（kVA）]/[输出电压（ kV）] 油浸式试验变压器
常规型号 1.5/50 3/50 5/50 10/50
20/50 30/50 40/50 50/50 10/100
20/100 30/100 40/100 50/100 20/150
30/150 40/150 50/150 100/150 50/200
100/200 150/200 200/200 300/200 50/300
100/300 150/300 200/300 300/300
说明：以上是常规型号，也可以按照客户特定参数定制。



油浸式试验变压器技术参数

YD系列轻型交直流试验变压器



型 号

 容量

(kVA)

 高压电压（kV） 高压电流（mA） 低压输入 变比 温升℃

(30分钟)
AC DC AC DC 电压(V） 电（A） 高/仪
YD（J Z）-1.5/50 1.5 50 70 30 15 200 7.5 500 10
YD（J Z）-3/50 3 50 70 60 15 200 15 500 10
YD（J Z）-5/50 5 50 70 100 15 200 25 500 10
YD（J Z）-10/50 10 50 70 200 50 200 50 500 10
YD（J Z）-20/50 20 50 70 400 100 400 53 500 10
YD（J Z）-30/50 30 50 70 600 100 400 79 500 10
YD（J Z）-40/50 40 50 70 800 105 400 105 500 10
YD（J Z）-50/50 50 50 70 1000 100 400 132 500 10
YD（J Z）-10/100 10 100 140 100 50 200 50 1000 10
YD（J Z）-20/100 20 100 140 200 100 400 53 1000 10
YD（J Z）-30/100 30 100 140 300 100 400 79 1000 10
YD（J Z）-40/100 40 100 140 400 100 400 105 1000 10
YD（J Z）-50/100 50 100 140 500 100 400 132 1000 10
YD（J Z）-20/150 20 150 210 133 100 400 53 1500 10
YD（J Z）-30/150 30 150 210 200 100 400 79 1500 10
YD（J Z）-40/150 40 150 210 267 100 400 105 1500 10
YD（J Z）-50/150 50 150 210 333 100 400 132 1500 10
YD（J Z）-100/150 100 150 210 667 150 400 263 1500 10

YD系列轻型交流试验变压器



型   号

 容量

(kVA)

 高压电压

（kV）

 高压电流

（mA)）

 低压输入 变比

(高/仪)

 温升℃

(30分钟)
电压(V) 电流(A)
 YD-1.5/50 1.5 50 30 200 7.5 500 10
YD-3/50 3 50 60 200 15 500 10
YD-5/50 5 50 100 200 25 500 10
YD-10/50 10 50 200 200 50 500 10
YD-20/50 20 50 400 400 53 500 10
YD-30/50 30 50 600 400 79 500 10
YD-50/50 50 50 1000 400 12 500 10
YD-5/100 5 100 50 200 25 1000 10
YD-10/100 10 100 100 200 50 1000 10
YD-20/100 20 100 200 400 53 1000 10
YD-30/100 30 100 300 400 79 1000 10
YD-50/100 50 100 500 400 132 1000 10
YD-20/150 20 150 133 400 53 1500 10
YD-30/150 30 150 200 400 80 1500 10
YD-50/150 50 150 333 400 132 1500 10
YD-100/150 100 150 667 400 263 1500 10
YD- 50/200 50 200 250 400 132 2000 10
YD-100/200 100 200 500 400 263 2000 10
YD-150/200 150 200 750 400 395 2000 10
YD-200/200 200 200 1000 400 526 2000 10
YD-300/200 300 200 1500 400 790 2000 10
YD-50/300 50 300 170 400 132 3000 10
YD-100/300 100 300 333 400 263 3000 10
YD-150/300 150 300 500 400 395 3000 10
YD-200/300 200 300 667 400 526 3000 10
YD- 300/300 300 300 3000 400 790 3000 10

注：以上所有提供的目录，为本公司的通用参数的试验变压器。如客户有特殊参数规格的要求，本公司可根据要求设计生产。



三类不同绝缘材料变压器的比较

散热性

 绝缘效果 重量体积 价格

是否可维修
油浸式试验变压器

最好

 好 相对大 最便宜

可维修
干式试验变压器

一般

 次好 轻 价格最贵

不可维修
充气式试验变压器

一般

 最好 轻 价格居中

可维修



产品执行标准

YD系列油浸式试验变压器遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品



产品别名

英语名称: Oil-immersed test transformer

中文别名：油浸式试验变压器、超轻型油浸式试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、油式变、试验变、高压试验变压器、高压耐压仪、油式高压试验变压器高压油浸式试验变压器、油式高压试验变压器、串级式高压试验变压器、交流高压耐压机、油浸式交直流试验变压器、变压器高压测试仪、变压器试验设备、试验变压器
