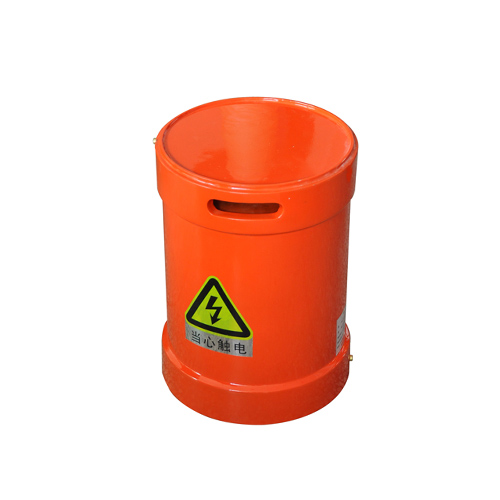

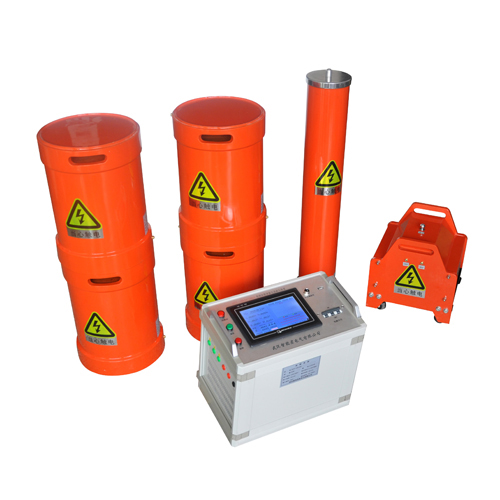

串联谐振耐压装置也叫变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备等。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。采用多级叠加的方式，多台电抗器可并联、串联使用，任意组合，灵活便利，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。该装置主要针对10kV、35kV、110kV电缆，以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验。电抗器采用多只分开设计，既能满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求。
串联谐振耐压设备由调频调压电源、励磁变压器、电抗器、电容分压器组成。
串联谐振耐压设备优点
- 装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
- 所需电源容量小，重量轻，体积小，便于现场使用。
- 多种工作模式（全自动模式、手动模式、自动调谐手动升压模式）供用户灵活选择。
- 存储和异地打印数据，数字编号，更方便用户识别查找。
- 改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
- 在规定范围内，任何设定装置自动扫频时频率起点和方向，液晶大屏幕显示扫描曲线。
- 采用DSP平台技术，既方便用户根据需要增减功能和升级，也使得人机交换界面更为人性化。
串联谐振耐压系列引导
| ZTF-[（kVA）/(kV)] 串联谐振耐压装置 | |||||
| 变压站耐压
常规型号 |
ZTF-108/108 | ZTF-216/216 | ZTF-270/270 | ZTF-400/400 | ZTF-500/500 |
| 电缆耐压
常规型号 |
ZTF-44/22 | ZTF-88/22 | ZTF-132/22 | ZTF-176/22 | ZTF-264/22 |
| ZTF-640/32 | ZTF-1280/32 | ZTF-330/22 | |||
| 注： 串联谐振耐压装置根据客户需求制定具体参数 | |||||
技术参数
变压站串联谐振耐压装置参数
| 型号 | 输入
电压 (V) |
输出
电压 (kV) |
容量
(kVA) |
适用范围 | 主要配置 |
| ZTF-108/108 | 380 | 0—108 | 108 | 31500KVA及以下35KV电力变
35KVA断路器及闭母线、绝缘子 10KV（300 m㎡）电缆2000m 35kv（300 m㎡）电缆500m |
5KW变频源1台电、
抗器4台27KV/1A5KVA励磁变、 1台分压器100kV |
| ZTF-216/216 | 380 | 0—216 | 216 | 110KVA断路器及母线
110KVA GIS≤10隔断 35kv（300 m㎡）电缆1500m 10KV（300 m㎡）电缆3km 110kv全绝缘主变压器 |
10KW变频源1台、
10KVA励磁变1台、 电抗器4台54KV/1A、 分压器200kV |
| ZTF-270/270 | 380 | 0—270 | 270 | 110kV GIS开关和电力变
10KV（300 m㎡）电缆5km 35kV（300 m㎡）电缆2km |
15KW变频源1台、
15KVA励磁变、 1台电抗器5台54KV/1A、 分压器300kV |
| ZTF-400/400 | 380 | 0—400 | 400 | 220kV GIS开关和电力变
10KV（300 m㎡）电缆4km 35kV（300 m㎡）电缆1km |
20KW变频源1台、
20KVA励磁变1台、 电抗器4台100KV/1A、 分压器400kV |
| ZTF-500/500 | 380 | 0—500 | 500 | 220KVA及以下电压互感器
电流互感器 220KVA及以下穿墙套管 220KVA及以下支柱绝缘子 隔离开关 220KV及以下断路器 220KV及其以下绝缘工器具 |
20KW变频源1台、
20KVA励磁变1台、 电抗器4台125KV/1A、 分压器500kV |
电缆串联谐振耐压装置参数
|
型号 |
主参数 | 适用范围 | 主要配置 | ||
| 输入电压
(V) |
输出电压
(kV) |
容量
(kVA) |
|||
| ZTF-44/22 | 380 | 0—22 | 44 | 10KV电缆≤1kM(300m㎡) | 2.5kW变频源1台、
2.5kVA励磁变1台、 电抗器2台22KV/1A、 |
| ZTF-88/22 | 380 | 0—22 | 88 | 10KV电缆≤2kM(300m㎡) | 4KW变频源1台、
4KVA励磁变1台、 电抗器2台22KV/2A、 分压器25kV、 |
| ZTF-132/22 | 380 | 0—60 | 132 | 10KV（300 m㎡）电缆3km、
35kV（300 m㎡）电缆1km |
6KW变频源1台、
6KVA励磁变1台、 电抗器3台22KV/2A、 分压器60kV、 |
| ZTF-176/22 | 380 | 0—60 | 176 | 10KV（300 m㎡）电缆4km、
35kV（300 m㎡）电缆1km |
7.5kW变频源1台、
7.5kVA励磁变1台、 电抗器4台22KV/2A、 分压器60kV、 |
| ZTF-264/22 | 380 | 0—60 | 264 | 10KV（300 m㎡）电缆6km、
35kV（300 m㎡）电缆2km |
10kW变频源1台、
10kVA励磁变1台、 电抗器6台22KV/2A、 分压器60kV、 |
| ZTF-330/22 | 380 | 0—60 | 330 | 10KV（300 m㎡）电缆8km、
35kV（300 m㎡）电缆2.5km、 10-35KV开关，变压器 |
15kW变频源1台、
15kVA励磁变1台、 电抗器6台22KV/2.5A、 分压器60kV、 |
| ZTF-640/32 | 380 | 0—130 | 640 | 10KV（300 m㎡）电缆10km、
35kV（300 m㎡）电缆4km、 110KV电缆≤1kM(400m㎡)、 兼容35-110KV GIS |
25kW变频源1台、
25kVA励磁变1台、 电抗器8台32KV/2.5A、 分压器130kV、 |
| ZTF-1280/32 | 380 | 0—30 | 1280 | 10KV（300 m㎡）电缆20km、
35kV（300 m㎡）电缆8km、 110KV电缆≤2kM(400m㎡)、 兼容35-110KV GIS |
50kW变频源1台、
50kVA励磁变1台、 电抗器8台32KV/5A、 分压器130kV、 |

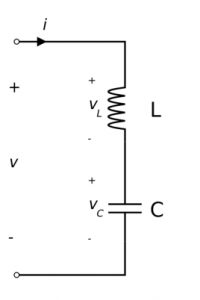

LC谐振电路
我们自动如果在电路中电感器L和电容C的采用不同连接方式，就可以有两种LC谐振电路即LC并联谐振电路与LC串联谐振电路。
如果电容和电感串联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。
串联谐振耐压设备执行标准
参考标准：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
产品应用
本公司串联谐振测试设备主要用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。便携式变频串联谐振装置主要用于以下方面：
- 6kV-500kV高压交联电缆的交流耐压试验
- 发电机的交流耐压试验
- GIS和SF6开关的交流耐压试验
- 6kV-500kV变压器的工频耐压试验
- 其它电力高压设备如母线，套管，互感器的交流耐压试验
产品别称
英文名称： Serial resonance voltage withstand test device
中文别名：变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、DAXZ串联谐振耐压装置、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置，交流串联谐振，交流变频串联谐振，变频谐振，变频串谐，串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机工频（交流）耐压试验装置，电动机工频（交流）耐压试验装置、变压器工频（交流）耐压试验装置等
