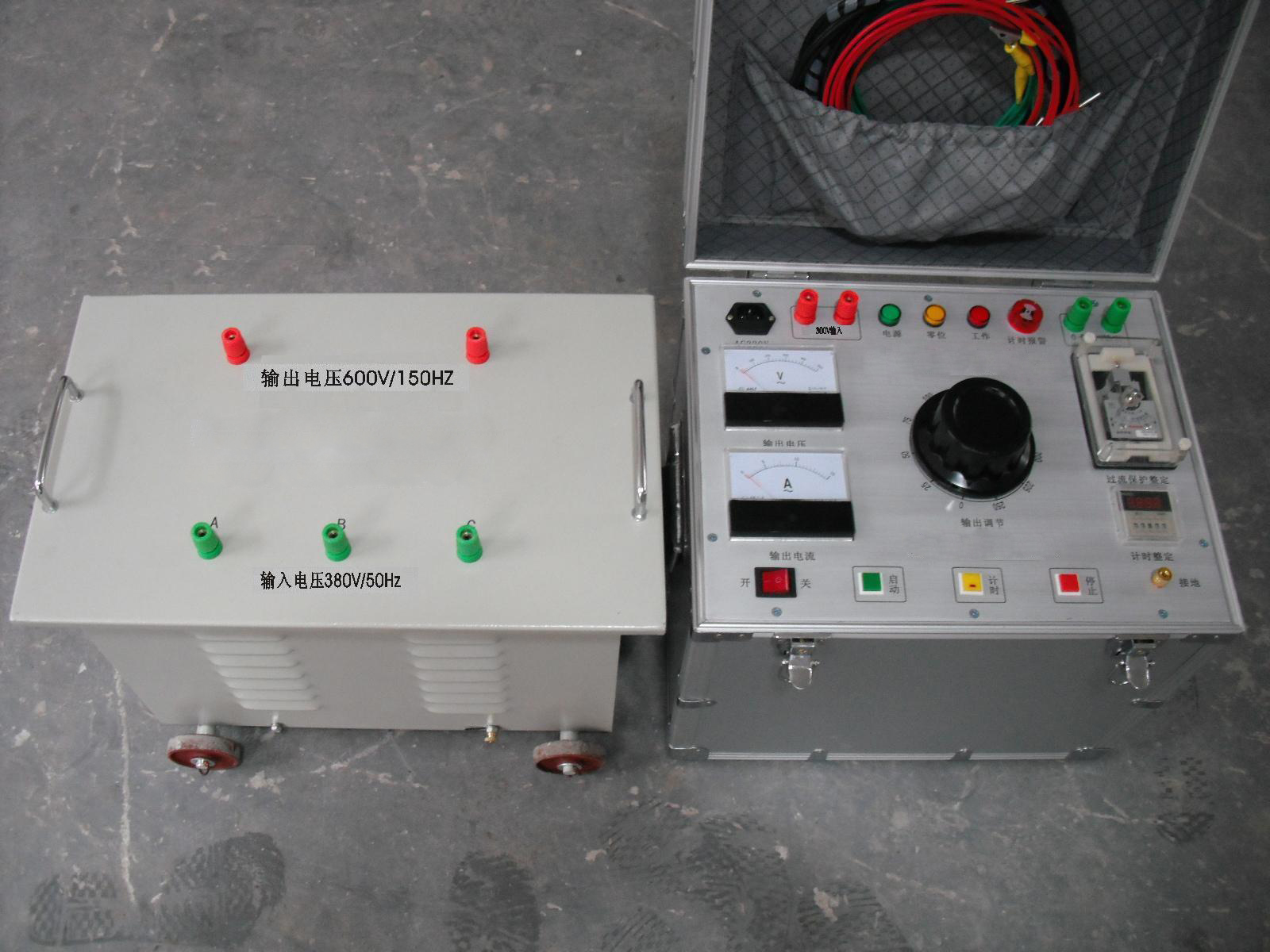

三倍频电源发生器是利用磁路的饱和特性, 取出谐波中分量最大的三次谐波电压, 作为发生器的电源,对感应线圈式的电气产品作匝间、 段间、 层间的倍频、 倍压试验,以考核线圈的绝缘强度、耐压水平。
三倍频变压器可以对高压互感器倍频感应耐压试验设备进行交流耐压试验。用于考核互感器的主、从绝缘强度,也可以对电机及小型变压器的绕组进行感应试验,同时也可作为短时运行的150Hz电源用。
三倍频变压器主要特点
- 三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上。
- 零位启动保护功能,调压器不在零位不能启动。
- 过流保护,当升压或耐压过程中出现过流或击穿现象时,接触器断电,切断主回路。
- 专用于感应耐压试验。
- 计时声光报警。
三倍频变压器技术参数
型号参数 | ZSF81-15/3 | ZSF81-25/5 | ZSF81-35/7 |
输入容量 | 15 kVA | 25 kVA | 35 kVA |
输出容量 | 3 kVA | 5 kVA | 7 kVA |
输入电压 | 三相380V 50Hz | ||
输出电压 | 0-500V | ||
输出频率 | 150Hz | ||
波形失真 | ≤5% | ||
空载运行时间 | ≤5分钟 负载运行时间: 40~60S | ||
海拔高度 | ≤1000m | ||
环境温度 | -10~+40℃ | ||
相对湿度 | ≤95% |
执行标准
三倍频发生器执行标准依据DL/T 848.4-2004 《高压试验装置通用技术条件第4部分》,以及国家标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》
产品别称
英文名称:Third-harmonic generator
中文别称:三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪 。
