ZYD系列智能耐压试验装置（工频耐压测试仪）可用于各种电器设备，电气元件，以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等。
工频耐压试验装置产品特点
- 320×240液晶显示器、高速热敏打印机。
- 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
- 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式任选。
- 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
- 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果。
- 过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
- 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发出警报。
- 绝缘电阻测试功能，直接反映被试品绝缘强度。
- 回零检测，回零确定后方可进行试验，安全可靠。
- 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
- 自动错误诊断。
- 可选配无线遥控控制、远程通信、门联锁警灯警铃、外接分压器校验接口等功能。
工频耐压试验装置系列引导
ZYD - [容量（kVA）] /[电压（kV）] 智能耐压试验装置
| 标 准 配 置 |

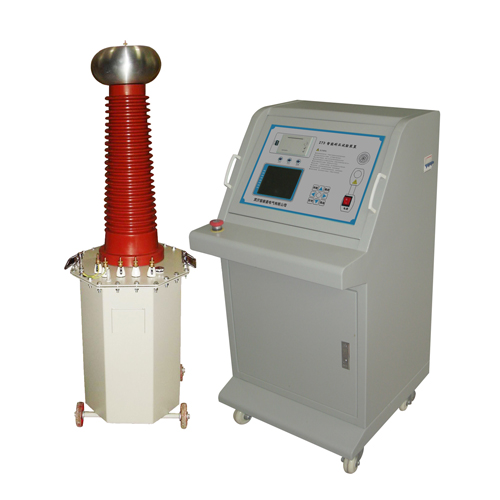

分体式 | 操作部分：

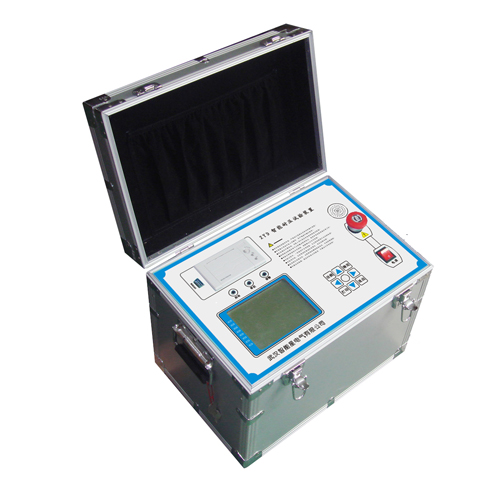

箱式(不大于5kVA) / 台式 容量： kVA（小于200kVA） 输入：AC220V / AC380V |
试验变压器：
交流 / 交直流 油变 / 干变 / 气变 容量： kVA（小于200kVA） 输出：AC kV(小于300kVA) |

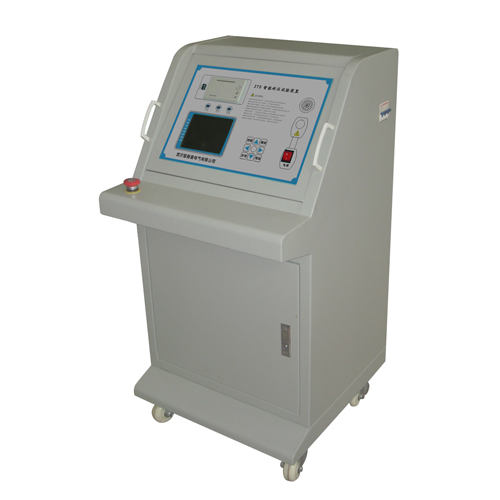

| 一体式 | 箱式（不大于20kV） / 台式(不大于30kV)
容量： kVA(小于300kVA) 输入：AC220V / AC380V 输出：AC kV(不大于30kV) |
||
| 客 户 选 配 |
标准高压分压器 | ||
| 保护球隙 | |||
| 直流微安表 | |||
| 放电棒 | |||
| 保护水阻 | |||
| 高压滤波电容 | |||
| 其它： | |||
工频耐压试验装置技术参数
1. 使用条件
（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
（2）环境温度 -20～+50℃
（3）环境湿度 ≤85% RH（无凝结水）
2. 控制箱（台）参数
（1）计时范围：0-999S
（2）电压精度 ≤1.5% ±1个字(F.S)
（3）电流精度 ≤1.5% ±1个字(F.S)
| 规格 | 容量 | 输入电源 | 输 出电压 | 重量（kg） | |||
| 相数 | （V） | （A） | （V） | （A） | |||
| 2/220 | 2 | 1 | 220 | 10 | 0-250 | 8 | 14 |
| 3/220 | 3 | 1 | 220 | 15 | 0-250 | 12 | 16 |
| 5/220 | 5 | 1 | 220 | 25 | 0-250 | 20 | 18 |
| 10/220 | 10 | 1 | 220 | 50 | 0-250 | 40 | 80 |
| 15/380 | 15 | 2 | 380 | 37.5 | 0-430 | 34.8 | 90 |
| 20/380 | 20 | 2 | 380 | 50 | 0-430 | 46.5 | 100 |
| 25/380 | 25 | 2 | 380 | 62.5 | 0-430 | 58.1 | 120 |
| 30/380 | 30 | 2 | 380 | 75 | 0-430 | 69.7 | 140 |
| 50/380 | 50 | 2 | 380 | 125 | 0-430 | 116.2 | 160 |
| 100/380 | 100 | 2 | 380 | 250 | 0-430 | 232.5 | 250 |
| 说明：如有特殊参数要求，可按用户的技术参数进行设计制作。 | |||||||
3. 试验变压器参数
|
规格 |
容量 kVA |
低压侧 | 高压侧 | 高压侧（交直流变压器） | 测量变比 | 60分钟温升℃ | 阻抗电压％ | 空载电流
％ |
质量 kg |
|||
| 电压
V |
电流
A |
交流输出 | 直流输出 | |||||||||
| 电压kV | 电流 | 电压kV | 电流 | |||||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 50 | 10 | <4 | 19.5 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 50 | 10 | <4 | 27 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 50 | 10 | <4 | 52 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 50 | 10 | <4 | 80 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 50 | 8 | <4 | 120 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 50 | 8 | <4 | 140 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 50 | 8 | <4 | 155 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 50 | 8 | <4 | 184 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 50 | 10 | <4 | 135 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 50 | 8 | <4 | 150 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 50 | 8 | <4 | 215 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 50 | 8 | <4 | 250 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 50 | 8 | <4 | 290 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 50 | 10 | <4 | 180 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 50 | 8 | <4 | 200 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 50 | 8 | <4 | 220 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 50 | 8 | <4 | 280 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 50 | 8 | <4 | 340 |
| 说明：可按照用户特殊技术参数要求设计产品。
上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器略有不同。 |
||||||||||||
执行标准
ZYD系列智能耐压试验装置产品执行标准依据DL/T 848.2-2004 《高压试验装置通用技术条件第2部分:工频高压试验装置》
产品别称
英文名称：Intelligent withstand voltage test device
中文别称：工频耐压测试仪，工频交流耐压试验装置，工频耐压试验仪，工频耐压仪，工频交流耐压试验，程控工频耐压试验装置
