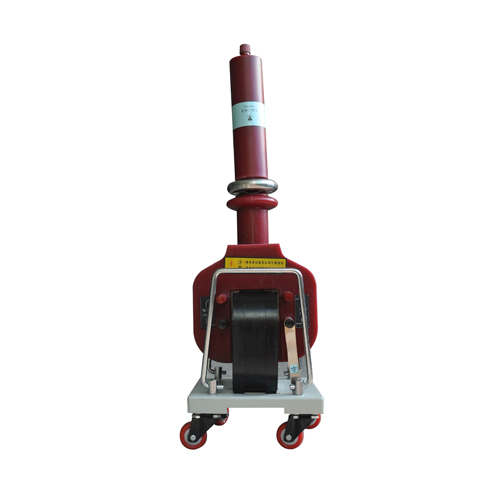

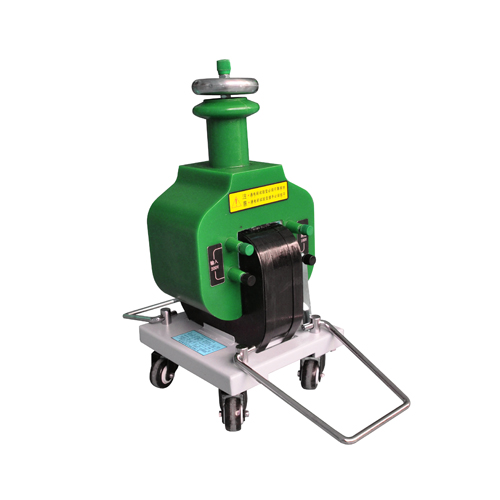

本公司生产的GTB系列干式试验变压器采用国外先进技术，线圈采用环氧树脂真空浇注成型、体积小、重量更轻、性能稳定、携带方便、有效地削弱了漏磁，提高了绝缘强度和抗湿能力。本设备特别适用于各种高压电气设备、电器元件、绝缘材料进行工频直流高压下的绝缘强度试验,是高压试验中必不可缺的重要设备。
干式试验变压器特点
- 体积更小，重量更轻，便于携带。
- 有效地削弱了漏磁，提高了绝缘强度和抗湿能力
- 特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
干式试验变压器系列引导
| GTB - [容量（kVA）]/[输出电压（ kV）] 干式试验变压器 | ||||
| 常规型号 | 1.5/50 | 3/50 | 5/50 | 10/50 |
| 15/50 | 20/50 | 25/50 | 30/50 | 5/100 |
| 10/100 | 15/100 | 20/100 | 25/100 | 15/120 |
| 20/120 | 25/120 | 30/120 | ||
| 说明：以上是常规型号，也可以按照客户特定参数定制。 | ||||
技术参数
- 阻抗电压: ≤12 %
- 输出电压波形: 正弦波
- 表面温升: ＜55 ℃
- 空载损耗: ＜4 %
- 允许连续运行时间: 1小时
- 间续运行时间: 长时
| 规 格 型 号 | 容 量 | 输入电压 | 输出高压 | 输出电流 | 输出直流高压 | 重 量 |
| ( kVA ) | ( V ) | ( kV ) | ( mA ) | ( kV ) | ( kg ) | |
| GTB-1.5/50 | 1.5 | 200
或 400 |
50 | 30 | 70 | 15 |
| GTB-3/50 | 3 | 60 | 20 | |||
| GTB-5/50 | 5 | 100 | 30 | |||
| GTB-10/50 | 10 | 200 | 40 | |||
| GTB-15/50 | 15 | 300 | 50 | |||
| GTB-20/50 | 20 | 400 | 55 | |||
| GTB-25/50 | 25 | 500 | 60 | |||
| GTB-30/50 | 30 | 600 | 65 | |||
| GTB-5/100 | 5 | 200
或 400 |
100 | 50 | 140 | 60 |
| GTB-10/100 | 10 | 100 | 65 | |||
| GTB-15/100 | 15 | 150 | 70 | |||
| GTB-20/100 | 20 | 200 | 75 | |||
| GTB-25/100 | 25 | 250 | 80 | |||
| GTB-15/120 | 15 | 120 | 125 | 85 | ||
| GTB-20/120 | 20 | 160 | 90 | |||
| GTB-25/120 | 25 | 200 | 95 | |||
| GTB-30/120 | 30 | 250 | 100 | |||
| 串级变6/100 | 3kVA/50kV串6kVA/50kV | |||||
| 串级变6/150 | 3kVA/75kV串6kVA/75kV | |||||
| 注：以上提供的目录，为本公司的通用型干式试验变压器，可根据客户客户实际需求，设计生产特殊规格产品。 | ||||||
三种不同材料变压器的比较
|
|
散热性 | 绝缘效果 | 重量体积 | 价格 | 是否可维修 |
|
油浸式试验变压器 |
好 | 好 | 相对大 | 便宜 | 可维修 |
|
干式试验变压器 |
一般 | 相对一般 | 轻 | 贵 |
不可维修 |
|
充气式试验变压器 |
一般 | 最好 | 最轻 | 中等 |
可维修 |
执行标准
干式试验变压器产品执行标准：GB 1094.11-2007 《电力变压器 第11部分：干式变压器》
产品别名
英文名称：Dry-type transformer test
中文别名：高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器。
