功能特点
- 超声、TEV局放波形与黄、绿、红三段警示值处于同一界面，国内首创。
- 以dBmV为单位，采用暂态地电压（TEV）和超声波检测局部放电的大小；
- 采用彩色的液晶屏，显示效果更直观，更友好；
- 增设耳机监听方式，在超声波模式下，可通过耳机实现对局放信号的实时监听；
- 测试数据自动存储，有利于测试记录查阅以及测试数据后续分析；
- 使用方便，体积小，重量轻，便于携带。
技术指标
- 传感器：电容性；
- 测量范围：-5～70dB，步长1dB ；
- 分辩率： 1dB。
- 测量范围： -11dB～80 dB ，步长1dB；
- 分辩率： 1dB；
- 传感器中心频率： 40kHz±1kHz ；
- 传感器直径： 16mm。
- 指示器：彩色背光 LCD；
- 显示分辨率： 320X240；
- 横向灵敏度：50us/Div ~2m s /Div；
- 垂直灵敏度：4uv/Div ~400uv/Div (超声波)；
400uv/Div ~40mv/Div（TEV）；
- 触发模式：Auto, Norm,Sign；
- PC连接接口：USB连接；
- 充电方式：专用充电器；
- 数据存储：支持SD卡存储；
- 操作时间：完全充电后每套可使用4至5小时；
- 控制器： 薄膜键盘；
- 连接器：1mm 低压直流充电器输入；
- 5mm 立体声耳机插座 ；
- 外部超声波传感器输入；
- 耳机： 最小 8 欧姆。
- 工作温度： -10～ 45 ℃；
- 湿度： 0 -90 % RH 无凝露 ；
- 尺寸：主机 245*132*45 mm；抛物面直径：275mm；
- 重量：1kg（主机）5kg（传感器）；
- 额定电压： 90 ~ 264V AC；
- 频率: 47 - 63Hz；
- 充电电压：12V DC；
- 充电电流： 500 mA ；
- 完全充电所需时间: 5 小时。

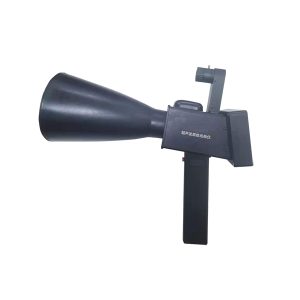

- 7 外接抛物线超声波传感器参数
- 传感器中心频率：40 kHz；
- 传感器直径：16mm；
- 抛物面反射器外直径: 275mm；
- 抛物面反射器标准直径: 250mm；
- 重量：6 kg；
- 工作温度： -10 - 50 ℃；
- 湿度： 0 -90 %相对湿度，无凝露。
