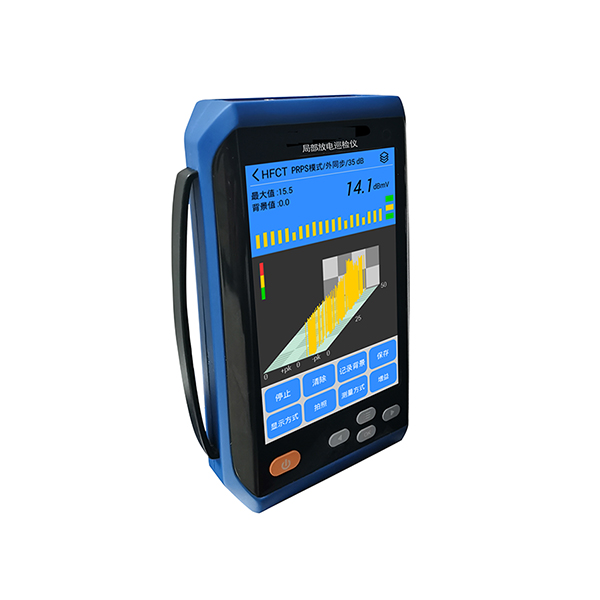

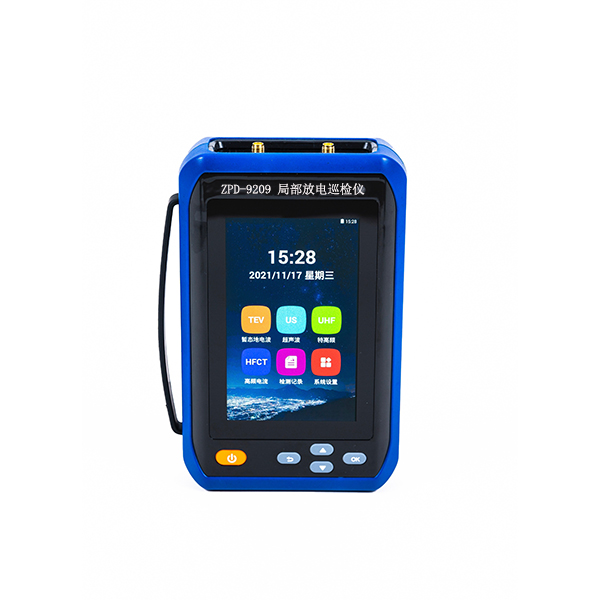

ZPD-9209 多功能局部放电巡检仪(三合一)

品牌: 武汉智能星

我公司研制的多功能局部放电巡检仪是一种多功能的手持仪器,其基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可读出局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,可以较好地评估电气设备局部放电情况。多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。

  • 用于GIS、开关柜、变压器及电力电缆
  • Android系统
  • 500万摄像头拍照功能
  • RFID利于扩展物联网的应用
  • 内部集成了放电类型库
执行标准:
GB/T 7354/ DL/T 417

价格:具体价格根据客户提供参数而定,点击下面按钮获取人工报价。

电话咨询:027-87678728

››产品优势10年自主技术研发,质量有保障。厂家直销,无中间商。

››客户服务发货前有专业人员核对客户参数要求,确保产品满足客户需求。客户收到产品后,有技术人员指导如何使用设备进行试验检测。

››售后服务购买本产品之后可享受免费安装指导,软件升级,终生维护服务。

››质量标准产品符合各级计量院检定认证体系。

产品详细信息​

我公司研制的多功能局部放电巡检仪是一种多功能的手持仪器,其基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可读出局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,可以较好地评估电气设备局部放电情况。多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式,操作简单,所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断故障。

多功能局部放电巡检仪采用了全新的外观设计,使用了目前较为流行的Android系统,更易于操作使用,另外集成了500万摄像头拍照功能方便进行巡检记录;RFID利于扩展物联网的应用;内部集成了放电类型库,便于对放电情况的对比核实。

技术参数



主机参数
可检测通道数 4通道:

1个TEV,

1个US,

1个UHF(无线,选配),

1个HFCT(无线,选配)

采样精度 12bit
同步方式 内同步,外同步,光同步
TEV
检测带宽 3M-100MHz
测量范围 0~60dB
测量误差 ±2dB
分辨率 1dB
每周期最大脉冲数 720个
最小脉冲频率 10Hz
输出接口 标准SMA连接主机
非接触US
中心频率 40kHz
分辨率 0.1uV
精度 ±0.1uV
测量范围 0.5uV~1mV
输出接口 标准SMA连接主机
接触US
频率范围 20kHz~300kHz
输出阻抗 50Ω
检测灵敏度 0.1mV
测量范围 0.1mV~1V
输出接口 标准SMA连接主机
UHF(选配)
检测带宽 300MHz~1.5GHz
输出方式 BNC接口-信号调理单元,无线连接主机
接收方式 天线接收
传输方式 同轴电缆
检测灵敏度 <-60dBm
HFCT(选配)
检测带宽 1M-30MHz
传输阻抗 >5mV/mA(10MHz )
输出阻抗 50Ω
测量范围 -20~80dB
测量误差 ±1dB
分辨率 1dB
输出接口 BNC接口-信号调理单元,无线连接主机
硬件
显示屏 5.0寸TFT真彩色液晶显示屏
分辨率 800×480
操作 触摸/按键
存储 TF卡
接口 3.5mm立体声耳机插孔
电源 DC-12V/2A直流电源
扩展功能 USB-TypeC/500万摄像头/RFID/WIFI/蓝牙
电源
内部电源 电池供电(4800mAH 7.4V)
正常工作时间 约7小时,充满时间约3小时
尺寸
长×宽×高 235mm×133mm×48mm
重量 0.85kg
环境
使用环境温度 -20℃~50℃
存储环境温度 -40℃~70℃
湿度 10%-90%(非冷凝)
海拔高度 ≤3000m
