功能特点
- 密度继电器校验仪采用 32 位 ARM 单片机和 TI 公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
- 配置了7寸带触摸的大屏幕中文液晶屏人机接口，操作简单、界面美观，所有参数及状态一目了然。
- 配置了电接点阻抗测量及切换差换算功能，一次测量可完成所有数值采集。
- 自动完成压力测量和 20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了 SF6气体密度继电器现场校验难的问题。
- 所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。
- 汉字报表式打印测试结果，并对试验结果进行智能分析。
- 能同时存储1000组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。
- 校验过程中无需恒温室，可以在任意有效温度范围内对 SF6 气体密度继电器、压力表进行校验。
- 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
- 校验过程中不需要SF6气体，测试成本低，对环境无污染。
- 具有在线修改系统时钟的功能。
- 具有在线修改系统压力功能，可以现场修正。
- 核心元器件采用进口元件，性能可靠。
- 能同时测试2组报警信号、2组闭锁信号、1组超压信号。
- 本产品为便携式工具，使用方便可靠，是 SF6 密度继电器校验的最佳选择。
技术指标
工作电压：锂电池、或AC220V/50Hz。
仪器功率：5W(非充气状态)；最大20W(充气状态)。
仪器精度：0.15 级。
压力显示分辨率：0.0001Mpa。
压力校验范围：0～1.0Mpa。
环境温度显示分辨率：0.1℃。
环境温度测量范围：-50℃～150℃。
工作湿度：90%RH。
校验对象：单报警/闭锁/超压、报警+闭锁+超压的任意组合。
显示方式：800×480 图形彩色液晶屏。
操作方式：电阻触摸屏。
打印机型：高速热敏微型打印机。
打印方式：汉字报表式打印。
存储容量：可同时存储 1000 次试验结果。
外形尺寸：主机： 460 mm×380 mm×320mm。
SF6 气体密度显示方式：被测环境下的压力、20℃时的等效压力。
仪器重量：15kg。
开机界面说明

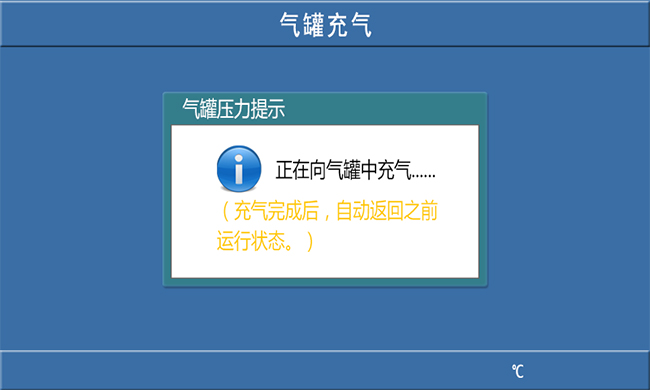

打开电源开关，仪器进入开机画面，初始化完成后，仪器会自动检测储气罐中的压力值，当储气罐压力值低于设定“气罐压力上限”值时，能够自动向储气罐内充气。

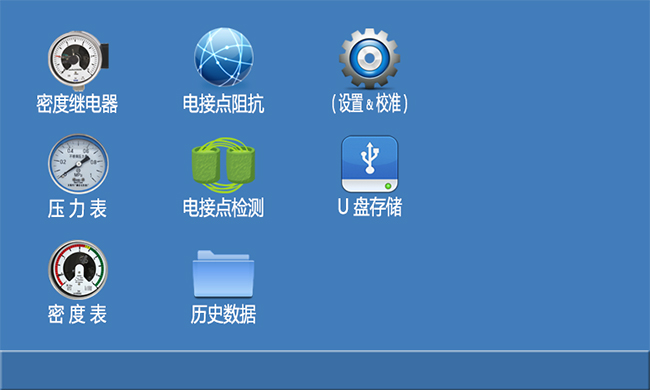

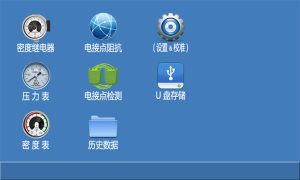

充气过程中，当气罐内压力达到设定“气罐压力上限”值时，返回到主界面。

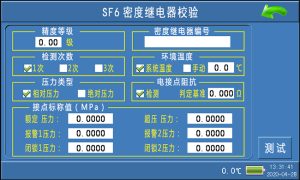

密度继电器校验

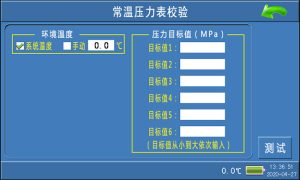

压力表校验

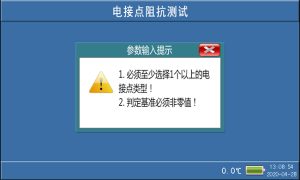

电接点阻抗校验

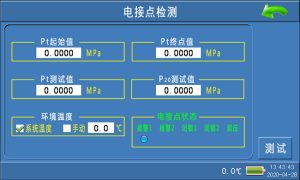

电接点检测测试

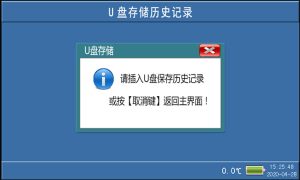

. U盘存储
