产品特点
- 仪器内部带有压力发生装置,校验过程中不需要另外使用SF6气体。也实现了SF6气体校验时的零排放。
- 继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大,数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。操作简便,超大触摸液晶屏,所见即所得式的简单操作。
- 仪器能对指针式和电子式密度继电器进行全自动校验。
- 密度继电器1 ~ 3 组接点的初始状态为任意形式(常开或常闭),可同时测量 1 ~ 3 组接点的响应值和恢复值,因而本仪器能适应所有的新、老式的密度继电器的全自动校验。
- 仪器采用2寸超大彩色液晶显示,电容触摸操作,汉字操作界面,使用简单方便;
- 测量时仪器同时显示当前压力、对应20℃时的压力、环境温度,解决了SF6密度继电器现场校验的难题。
- 测试过程为自动测量,避免了由于人为因素而产生的误差。
- 仪器可存储1000组测量数据并永久保存不丢失,使每一次测量都有追溯性。
- 仪器可通过USB接口将测试数据上传PC机,自动生成专用测试数据表格;也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据 。
- 仪器可以在任意环境温度下对常温压力表和密度表进行校验。
- 仪器管路全部采用进口快速接头,连接方便而且漏气率小。
- 仪器内部具有时钟功能,可随时对时钟进行修正。
- 仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正,以确保仪器的校验精度。
- 仪器采用高精度压力传感器和世界先进的磁流体技术产品。
- 仪器配有多种开关过渡接头,多数开关可以实现不用拆卸进行校验
三、技术参数
测量精度: | 优于0.2 F.S. |
压力显示分辨率: | 0.0001MPa |
压力测量范围: | 0~1.0000MPa |
温度测量范围: | -50~120℃ |
温度测量误差: | ≤±1.0℃ |
工作原理: | 内置压力发生器 或 外置压力源输入 |
SF6气体排放量 | 使用内置压力发生器时,校验过程中不需要使用SF6气体。 |
显示方式 | 10.2寸超大触控液晶屏,同屏显示实测值及标准温度下的压力值 |
操作方式 | 全中文、全触摸操作,简单直观方便 |
数据存储 | 最多可以保存1000组测量数据 |
数据打印 | 内置微型打印机 |
PC机通讯方式 | USB接口 |
工作电源: | 充电适配器输入:AC 100~240V 50Hz/60Hz
充电适配器输出:DC:8.4V(带保护)3A |
整机功耗 | < 10 W |
仪器重量: | 6 Kg |
主机外形尺寸 | 长445mm×宽280mm×高180mm |

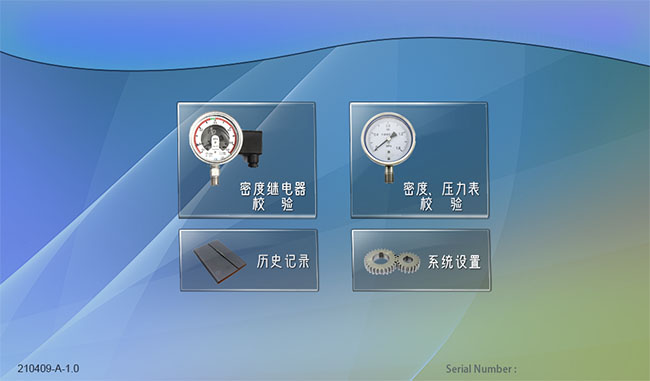

功能选择界面

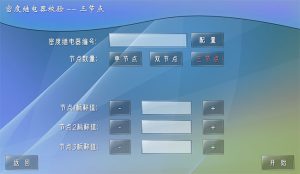

密度继电器校验

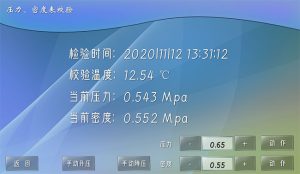

压力(密度)表测量
