直流系统绝缘监督和电压监察
发电厂和变电站的直流系统对地是绝缘的，正常时应保待在0.5欧姆以上。由于直流系统接线较复杂，与控制室屏台，各配电装置断路器操动机构及机组的直流油泵有联系，发生接地的机会较多，发生一点接地虽然没有危害，如不及时发现，在发生另一点接地时可能会引起信号、控制回路的误动作。
因此，在直流系统中应装设绝缘监督装置户它的基本功能是在一点接地时发出预告音响信号，提醒值班人员及时查找并消除。

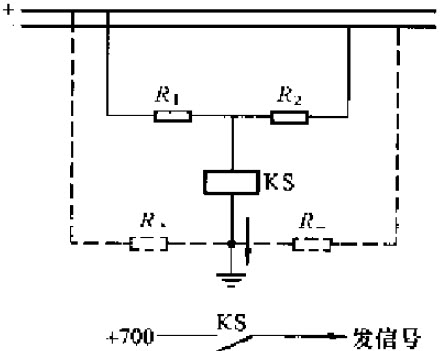

图1-10 为简单绝缘监督装置信号原理图。
电阻R1和电阻R2值相等，与直流系统庄负极对地绝缘电阻R+ ，R-组成直流电桥，当盲流系统的某一极绝缘电阻下降时，破坏了电桥的平衡，信号继电器KS 中有电流流过，当绝缘电阻下降到某一辂定值(15~20欧姆) 时，继电器动作，启动预告音响信号。
如何判断哪一极接地，如何测量绝缘电阻值

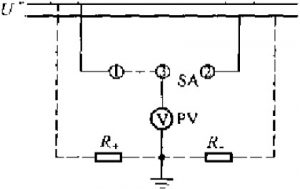

判断哪一极接地、测量绝缘电阻值的最简单的方法如图1-11 所示。用一块电压表和一个切换开关SA检查绝缘时，将切换开关SA 依次置于“正对地”（触点1-3接通）和“负对地”（触点2－3接通）位管，如果电压表PV 均指零，即表明绝缘良好；如果在“正对地”位置指示极小，在“负对地”位赏指示接近电源电压，即表明正，负极对地绝缘严重下降。
图1-11
