主要功能及特点
3.1 安全可靠
电压输入采用高电压隔离模块(2000V、响应时间≤2μS),电流输入采用交电流钳(0~50KHz,0~5Arms)使输入信号和测量系统安全隔离。这样不仅使谐波测试仪在使用上安全、可靠和方便,而且大大提高了抗干扰能力。
3.2 使用方便
便携式结构,尺寸小、重量轻、一个人即可携带仪器到现场测试;内置高性能锂电池,无需外接电源。
3.3 精度高
谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法,无近似计算,采用高精度A/D(16 位),同时采样,采集速率12.8 kHz。
3.4 软件功能强
采用DSP+ARM+CPLD 内核,处理速度快,软件功能丰富,使谐波测试仪适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。
3.5 通讯接口
谐波测试仪提供USB接口,便于与笔记本电脑进行通讯传输数据。
3.6 测试参数多
系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。
3.7 大容量存储
谐波测试仪内置32MB内存,用户可以配置不同的保存时间步长,有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。
技术指标
4.1 频率测量
测量范围:45~55Hz,中心频率50Hz,测量条件:信号基波分量不小于80%F.S.
测量误差: ≤0.02Hz
4.2 输入电压量程:10-450V
4.3 输入电流量程:5A,其他量程可以根据用户要求选配
4.4 基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.
4.5 基波电压和电流之间相位差的测量误差:≤0.5°
4.6 谐波电压含有率测量误差:≤0.1%
4.7 谐波电流含有率测量误差:≤0.2%
4.8 三相电压不平衡度误差:≤0.2%
4.9 电压偏差误差:≤0.2%
4.10 电压变动误差:≤0.2%
4.11 功率偏差:≤0.5%
4.12 工作时间:内部电池可以连续工作5小时
4.13 外形尺寸(mm):300×225×135(长×宽×高)
4.14 重量:0.5kg
测试界面

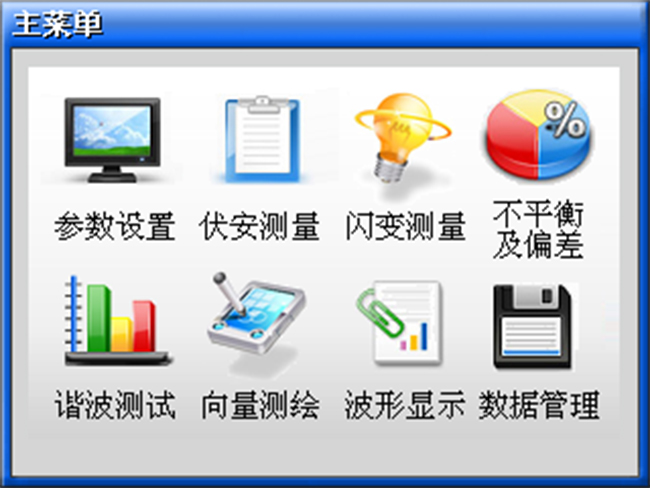

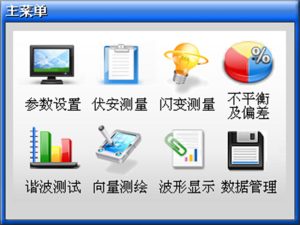

主页面

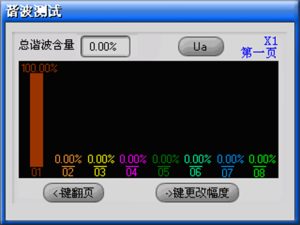

谐波测试
