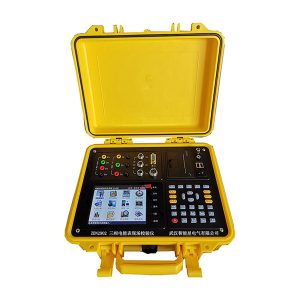

ZDN2903 手持式电能表现场校验仪

品牌: 武汉智能星

ZDN2903 手持式三相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器

  • 可显示被测电压和电流的矢量图
  • 电流回路可使用钳形互感器进行测量
  • 可采用光电、手动、脉冲等方式进行电能表校验
  • 选配条码扫描器
  • 同时显示三相电压、电流波形
执行标准:
GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2

价格:具体价格根据客户提供参数而定,点击下面按钮获取人工报价。

电话咨询:027-87678728

››产品优势10年自主技术研发,质量有保障。厂家直销,无中间商。

››客户服务发货前有专业人员核对客户参数要求,确保产品满足客户需求。客户收到产品后,有技术人员指导如何使用设备进行试验检测。

››售后服务购买本产品之后可享受免费安装指导,软件升级,终生维护服务。

››质量标准产品符合各级计量院检定认证体系。

产品详细信息​

产品特点

1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

2、不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。

3、精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。

4、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量。

5、电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。

6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。

7、可采用光电、手动、脉冲等方式进行电能表校验。

8、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

10、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

11、 电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

13、可选配条码扫描器,对电表的条码进行自动录入。

14、电能表的485通讯接口进行检测,并能完成现场校验多功能(智能)电能表的工作需求,可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

15、具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。

16、采用大屏幕进口彩色液晶作为显示器,中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好

17、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。

二、技术指标

1、输入特性

电压测量范围:0~400V,57.7V、100V、220V、400V四档自动切换量程。

电流测量范围: 0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)

相角测量范围:0~359.999°。

频率测量范围:45~55Hz。

2、准确度

计量校验部分:(注:括号内的数据对应0.1级精度的参数

电压:±0.05%(±0.1%)

电流:±0.05%(±0.1%),小钳表±0.2%,中大号钳表±0.5%

有功功率:±0.05%(±0.1%),小钳表±0.2%,中大号钳表±0.5%

无功功率:±0.3%(±0.3%),小钳表±0.5%,中大号钳表±1.0%

有功电能:±0.05%(±0.1%),小钳表±0.2%,中大号钳表±0.5%

无功电能:±0.3%(±0.3%),小钳表±0.5%,中大号钳表±1.0%

频率:±0.05%(±0.1%)

相位:±0.1°

3、电能质量

基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.

基波电压和电流之间相位差的测量误差:≤0.5°

谐波电压含有率测量误差:≤0.1%

谐波电流含有率测量误差:≤0.2%

三相电压不平衡度误差:≤0.2%

4、工作温度

工作温度:-10℃~ +40℃

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

6、标准电能脉冲常数

标准电能脉冲常数:内置互感器常数(FL)=10000 r/kW·h  ,

钳型互感器常数(FL):

5A 25A 100A 500A 400A 2000A
10000r/KW·h 2000 r/KW·h 500 r/KW·h 100 r/KW·h 125 r/KW·h 25 r/KW·h

7、重量

重量:2Kg

8、体积

体积:25cm×16cm×6cm

三、操作界面

1.开机界面

2.参数设置界面

(3) 电气测试界面

(4) 电表校验界面

(5) 电表校验-走字试验界面

(6)矢量分析界面-三相四线

(7)矢量分析界面-三相三线

(8)变比测试界面

(9)测试_485界面

(10)波形显示界面

别名:手持式三相电能表现场校验仪
