产品介绍
GIS局放监测
GIS局放在线监测技术指标
| 序号 | 参 数 | 检测范围 |
| 1 | 检测方法 | UHF检测 |
| 2 | 最小放电量 | 10 pC |
| 3 | 设备可检测的最小放电量 | 1pC |
| 4 | 传感器检测灵敏度 | 6mm |
| 5 | 测量频带 | >300MHz |
| 6 | 放电脉冲分辨率 | 小于20µs |
| 7 | 放电故障类型自动诊断正确率 | 不低于95% |
| 8 | 放电源定位精度 | <50cm |
| 9 | 阻抗 | 50 Ω |
GIS局放在线监测技术性能
- 监测及诊断系统具有扩展能力，并预留有足够的数据通道。
- 可实现设备局部放电的连续监测。
- 可根据实际情况选择内置或外置UHF传感器。
- 多通道监测主机。
- 触摸式操作显示屏，可在现场进行主机功能设置和监测数据观察。
- 局部放电波形测量、分析、显示和趋势分析。
- 对设备状态做出趋势分析。
- 通讯：USB 12Mbps;RS-485 500Kbps 1.2KM;光纤（可选） 1KM;TCP/IP。
j)电源：AC220V +/- 10%， 50Hz，0.5A。
k)系统抗干扰特性：系统有良好的电磁兼容性、绝缘性能、抗干扰性、抗腐蚀性。系统设计有屏蔽抗干扰措施，运行中能够区分局放信号与内、外界的干扰信号， 如开合动作信号、自检信号、无线电、通讯信号等干扰信号。能够将高压开关设备操作所产生的暂态波、及其他外界干扰信号（移动电话信号、雷达信号、电动机干扰、荧光灯等干扰信号）的影响最小化；系统设计有针对性措施以防止在GIS盆式绝缘子等位置引入的外部信号造成的干扰。
GIS局放在线监测结构

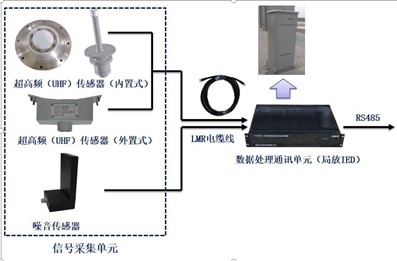

变压器监测相关装置采集开关内部发生局放时产生的高频信号，外置的固定在人孔盖板边缘和裙边上，内置的安装在人孔盖板上。
变压器状态监测装置有：变压器油色谱监测单元、铁芯接地电流监测单元、变压器局放监测和变压器套管监测单元。
变压器油色谱监测单元
变压器油色谱在线监测系统能按确定的周期在线检测出变压器油中溶解H2、
CO、CH4、C2H2、C2H4、C2H6 等全组分气体的含量。并通过专家系统判断是否存在潜伏性故障，是过热性故障还是放电性故障。
