产品介绍
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
产品特点
- 电压电流输出灵活组合 具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

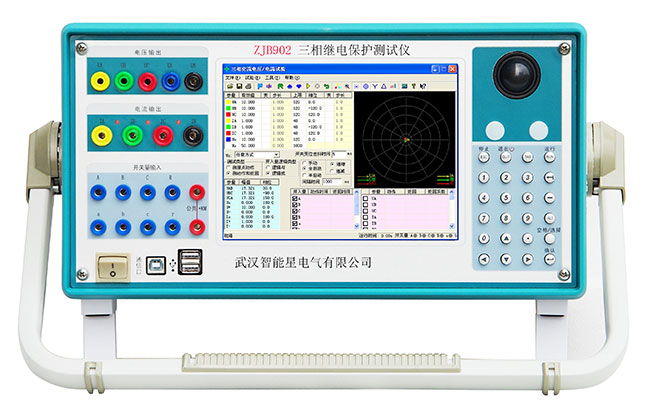

- 单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
- 双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
- 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
- 高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
- 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
- 具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
- 接点丰富 具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
- 接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。
- 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
- 轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
技术参数
交流电流输出：3路，每路40A / 450VA 三相并联120A
交流电压输出：4路，每路120V / 80VA 线电压240V
输 出 精 度：0.2% （主量程范围内）
直流电流输出：3路，每路±10A/200VA
直流电压输出：3路，每路±160V/70VA
输 出 精 度：0.5% （主量程范围内）
相 位：0~360°
相位精度：＜0.5°
输出频率：0~1000Hz
频率精度：＜0.01Hz
叠加谐波：0~20次
开 入 量：8路 开 出 量：4对
独立直流：DC110/220V，额定电流1.5A
尺 寸：360mm*185mm*440mm 重 量：20kg
