微机保护装置的硬件构成图

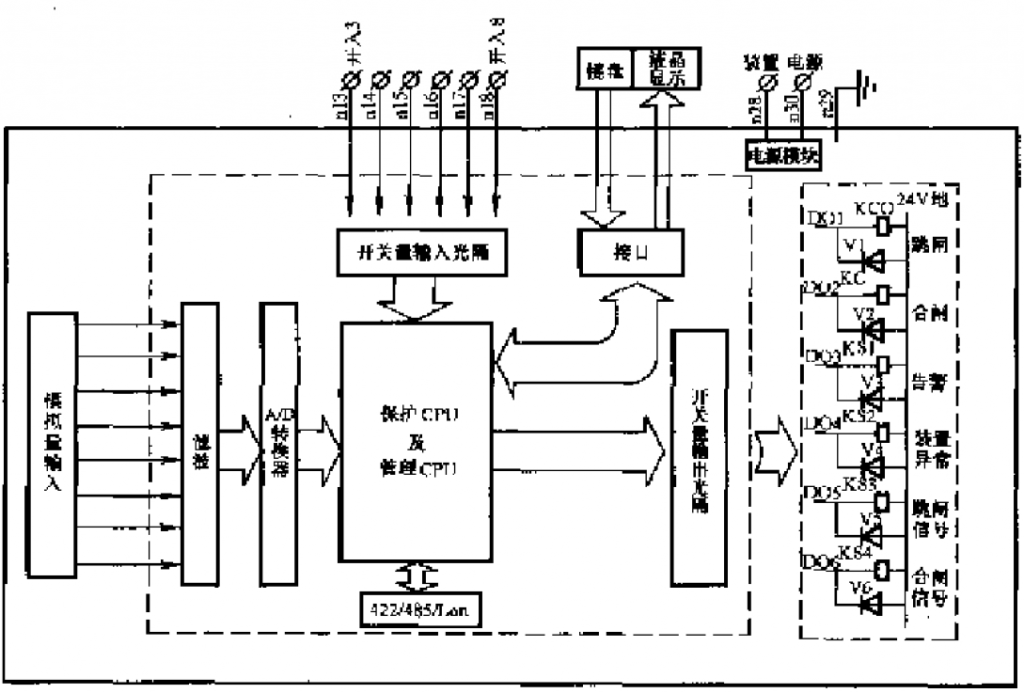

微机保护装置硬件构成原理图如图所示，图中包括数据采集系统DAS （滤波、AID 转换器等），保护CPU 系统和管理CPU 系统，开关虽输人、输出部分，逆变稳压电源等。
数据采集系统把电压互感器和电流互感器二次的电压、电流信号变换为数字信号，供保护CPU 系统使用。保护CPU 系统实现具体的继电保护功能，山不同的软件实现不同的继电保护功能。管理CPU 系统主要作为人机对话的手段。
对保护CPU 系统除模拟信号的输人（经A/D 转换器变为数字信号）外，还有开关量信号的输人，这些信号通常为外部继电器的触点、保护屏上的投退压板、操作把手的触点等一般是经光电隔离后输人微机系统。
保护系统通过开关量输出驱动电路使继电器动作。这些继电器包括跳闸出口继电器、信号继电器、硬件故障的告警继电器等户管理CPlJ 系统通常采用简易的触摸按键作为输人手段，在面板上设有LCD 液晶显示模块。
此外，管理CPU 系统还设有打印机及通信接口，前者可为用户提供故障伯息的硬拷贝输出，后者为用户提供千综合自动化系统接口。
目前，微机保护装詈普遍采用的是逆变稳压电諒。该电游的输人电压为直流220V ，其输出有5V ，供微机系统使用。15V 或士12V 供数据采集系统使用； 24V 供继电器回路使用。
在微机继电保护装置的检验中为防止损坏芯片应
注意如下间题：
(l) 徵机继电保护屏（柜）应有良好可靠的接地，接地电阻第丸章微机型继电保护测试技术263应符合设计规定。使用交流电沥的电子仪器（如示波甜、频率计等）测昼电路参数时，电子仪器测蜇端子与电源侧应绝缘良好，仪器外壳应与保护屏（柜）在同一点接地。
(2) 检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏（柜）在同一点接地心。
(3) 用手接触芯片的管脚时，应有防止人身静电损坏宪成电路芯片的措施。
(4) 只有断开直流电源后才允许插、拔插件。
(5) 拔芯片应用专用起拔器，插人芯片应注意芯片插入方向，插入芯片后应经第二人检验确认无误后，方可通电检验或使币。（的测量绝缘电阻时，应拔出装有栠成电路芯片的插件（光耦及电源插件除外）。
