直流电阻测试仪是什么?为什么要做直流电阻试验?
直流电阻测试仪简介
直流电阻测试仪简称直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪,直流电阻检测仪,直流数字电桥等。它是传统直流单、双臂电桥的升级版产品,它通过测量不同变压器的直流电阻,由此检查出引线的焊接和连接与质量问题,检查绕组有没有匝间短路或者分接开关的接触是否良好等情况。直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。
直流电阻测试仪使用方法
那直流电阻测试仪该如何正确使用呢?我们接下来就开始说下直流电阻测试仪怎么用。不同厂家的直流电阻测试仪使用方法很有可能略有不同,请大家先看厂家提供的使用说明书。下面我们以武汉智能星生产的直流电阻测试仪为例来学习如何接线和使用步骤。
直流电阻测试仪接线的方法

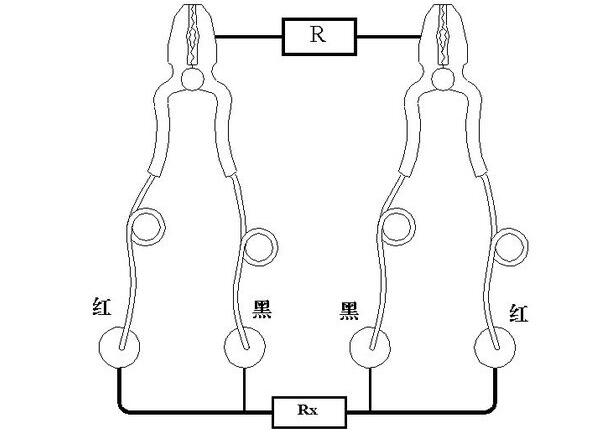

首先将电源线以及地线连接到直流电阻测试仪上,然后将仪器的I+、V+、V-、I-端子和被试品相联接,这种联接方法,能够消除A、B、C、D处的接触电阻,和联线电阻对测量的影响。,将测试线末端的测试钳夹到待测变压器绕组两端,并用力摩擦接触点,以确保接触良好。假如在使用中,出现仪器随测试线的长度不够现象时,可以用直径相同的导线来加长测试线的长度。
1. 调节测试电流

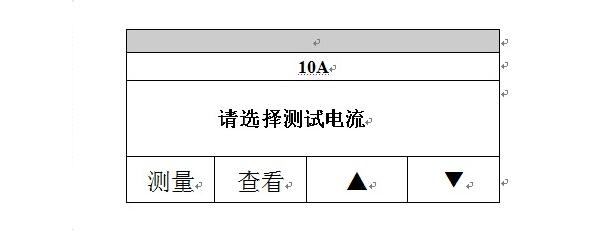

直流电阻测试仪提供了几种不同的测量电流,您可以根据实际试验需要按“▲”和“▼”键选择电流值。这里需要特别注意的是每种测量电流的最大检测范围,以免出现所测绕组直流电阻大于所选电流的最大检测范围,使测量就开始后电流达不到预定值,导致直阻仪较长时间处于等待模式。查询和打印已经储存的测量数据信息只需要点击“查询”按钮。
2. 开始测量
选择好测量方式和测量电流后,按“测量”键就开始全部测量流程。直流电阻测试仪在启动“测量”键后就开始对被测绕组充电,并显示如下操作界面显示屏中间显示区将出现一个充电读条,读条上部为目前的电流值,通常在测量大电感负载时,电流达到稳定需要一定时长,电流值由零向额定电流升高。
特别注意:假如充电读条较长时间停滞在某一电流值不再升高,则很有可能目前的绕组电阻值超出了所选电流的检测范围,使电流达不到预定值,请按“退出”键退出测量,然后选择小一档的电流再试。
当电流达到额定电流后,充电结束,直流电阻测试仪就开始对数据信息进行采样测算。显示屏显示“正在测量,请稍侯”,测算完毕后,所测电阻值将显示在显示屏上。待数据信息稳定后,即可以按“储存”键储存或按“打印”键打印数据信息。在测量无载分接开关时,不允许直接切换分接开关,务必退出测量模式,放电完成后才能切换分接开关!
3. 结束测量
试验结束后,点“退出”键退出直流电阻测试,假如这时候是电感性负载,直流电阻测试仪会自行对绕组放电,您可以看显示屏的提示信息“正在放电,请稍候”,同时设备会发出蜂鸣提示音,等待提示信息消失后,我们就可以就开始拆除测量接线,做下一绕组测试了。
文章总结
以上就是武汉智能星为大家分享的什么是直流电阻测试仪和直流电阻测试仪的使用方法和步骤,相信大家看过之后会对直流电阻测试仪也有了一个基本的了了解吧,如需了解更多相关产品信息,请直接联系我们。
