什么是接地电阻？怎样做好接地电阻测试？当发生某种异常现象时，要是没有接入地线。便会因漏电及电压过大超成设备毁坏危急生命安全，为避免 这类情况的发生确保安全可靠，就必须接入地线．
接地电阻如何测试？这看上去非常简单的问题，可是在现实测试工作中却存有许多棘手的情况的发生。接地电阻测试仪的测量工作主要测量各种接地装置的接地电阻值、对地电压值和土壤电阻率。电气设备接地是一个至关重要的工作，它不但影响到电气设备的应用性能，还直接影响到广大群众们的生命财产安全可靠。所以在接地前，相关工作人员必须做好测量工作。接地电阻怎么测量？接地电阻有几种？武汉智能星将具体指导各位怎样正式测量接地电阻，并掌握接地电阻测试仪在测量过程中的常见问题。
接地电阻测试仪的原理

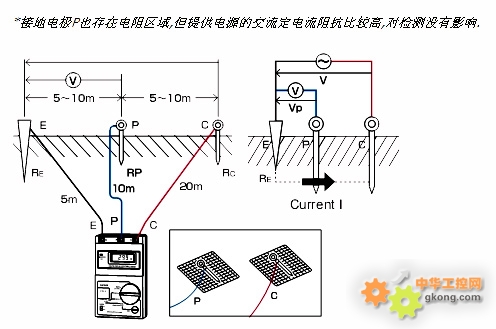

将电气产品金属外壳联接到地面的金属棒起到放电效果．为了能避免 危险保证安全应做好接地施工并做好接地电阻的测试．接地电阻的侧量是向地面插进二根接地棒，在接地棒E和C之间，加入交流电压产生电流I，根据E一C之间产生的电压就可以测试接地电阻．电流与电压V的影响如下所示，由此可算出接地电阻值．可是上述方法算出的接地电阻值R值中．不但有接地电极E的接地电阻还有接地电极C的接地电阻，所以必须在E一C的接地电级间建立第三根接地点击，从E-P间的电压Vp和电流I,可以算初接地电极E的接地电阻RE的值。
接地电阻测试测试规定
- 交流工作接地，接地电阻不应大于4Ω；
- 安全可靠工作接地，接地电阻不应大于4Ω；
- 直流工作接地，接地电阻应按计算机系统具体规定确定；
- 防雷保护地的接地电阻不应大于10Ω；
- 对于屏蔽系统若是采用联合接地时，接地电阻不应大于1Ω。
接地电阻测试仪操作方法
第一步，电阻测试仪的仪表端全部接线应准确无误。
第二，被测接地体E、电压极P及电流极C之间的距离应遵循测量方法的规定。仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应稳固接触。
第三，仪表安放水平后，调整检流计的机械零位，归零。并将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上示值乘上倍率档即为被测电阻值。
若是发现仪表检流计指针有抖动的情况，可变化摇柄转速，以解决抖动的情况。若是刻度盘示值小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图，将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图，将仪表上2个E端钮导线分别联接到被测接地体上，以解决测量时联接导线电阻对测量结果引入的附加误差。
文章小结
以上就是关于接地电阻如何测试的答案。接地电阻测试仪是专业的接地电阻测试工具，使用它可以确保接地的安全的性。如果有更多关于的电阻测试仪的问题可以直接联系我们。
