1 用常规测试设备测试电磁式电流继电器特性
测试项目
整定点动作值及返回值测试。
2 测试试设备及接线图

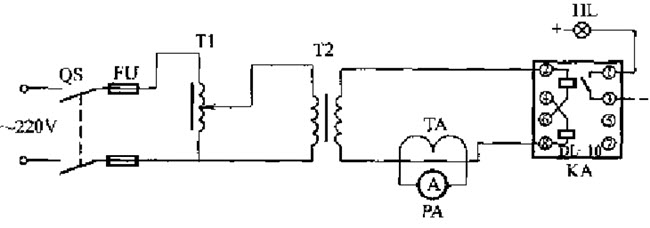

电磁式电流继电器特性测试接线图如图8-1 所示、图中TI为自耦调压器； T2 为升流器又称行灯变压器）， 1 - 2kVA、220V/ (12 、24 、36) V; TA 为仪用互感器，变比0.5 、1、 2、5 、10 、20 、50/5; PA 为电流表，量程5A。
3. 测试步骤
(1) 按图接线，将继电器线圈串联，调整把手置于刻度盘的某一刻度（整定值）， T1 置零位。
(2) 合上QS, 按图8-1 的程序缓慢调节T1 使电流均匀上升，直到继电器刚好动作时（动合触点闭合，指示灯HL 亮）的电流，即为动作电流Lop，记下读数；然后缓慢调T1 使电流均匀下降，使继电器刚好返回时（动合触点断开令指示灯HL 熄）的电流，即为返回电流比I1e记下读数。
(3) 改变刻度位置干重复上述步骤，并记下读数。每个刻度重复三次取其平均值以求返回系数Kre。
(4) 继电器线圈改为并联接法今重复上述步骤。
(5) 要求： Kre 在0. 85~0. 9 之间，误差不大于士3 ％为合格。
4. 返同系数的调整
返回系数不满足要求时应予以调整，返回系数的调整方法如下：
(1) 改变舌片的起始角和终止角。调整继电器左上方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能改变动作电流，而对返回电流儿乎没有影响，故用改变舌片的起始角来调整动作电流和返回系数。舌片起始位置离开磁极的距离愈大，返回系数愈小；反之，返回系数愈大。调整继电器右上方的舌片终止位置限制螺杆，以改变舌片终
止位置角，此时只能改变返回电流而对动作电流则无影响，故用改变舌片的终止角来惆整返回电流和返回系数。舌片终止位置与磁极的间隙愈大，返回系数愈大；反之，返回系数愈小。
(2) 不改变舌片的起始角和终止角，而变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的。该距离越大返回系数也越大；反之返回系数越小。
(3) 适当调整触点压力也能改变返回系数，但应注意触点压力不宜过小。
5. 动作值的调整
(1) 继电器的调整把手在最大刻度值附近时，主要调整舌片的起始位置，以改变动作值巳为此可调整左上方的舌片起始位置限制螺杆。当动作值偏小时，使舌片的起始位置远离磁极;反之则靠近磁极。
(2) 继电器的调整把手在最小刻度值附近时，主要调整弹簧，以改变动作值。
(3) 适当调整触点压力也能改变动作值，但应注意触点压力不宜过小。
