什么是回路电阻测试仪
什么是电路电阻测试仪？电路电阻测试仪是适用于开关控制设备的接触电阻、电路电阻正确测量的专用设备，测试电流采用国家标准GB763推荐的100ADC，100A、200A、300A、400A、500A或600A电流直接测量电路电阻或接触电阻，直接显示，保存在设备上，最大组数为100组，保存的数据通过RS232接口与上位机通信该仪器测量准确，性能稳定，适用于电力、供电部门现场高压开关维护和高压开关厂电路电阻测试的要求。
回路电阻测试技术演变
以前，一般采用直流双臂电桥精确测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥精确测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。
在精确测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，精确测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。根据《DL/T845.4一2004中华人民共和国电力行业标准电阻精确测量装置通用技术条件》回路电阻测试仪对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保精确测量的准确度。
回路电阻测试仪的工作原理

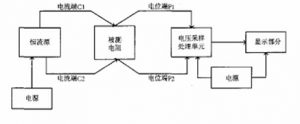

智能回路电阻测试仪的设计采用了高可靠性的大功率集成电路,由直流恒流源、前置放大器、A/D转换器、指示装置等部分组成,如下图所示,是具有毫欧、微欧量程的低值电阻测量仪,操作简单,可一键精确测量回路电阻、导线电阻、线圈的电阻等,且测试电流能自动稳流,保证了测试数据的稳定可靠。

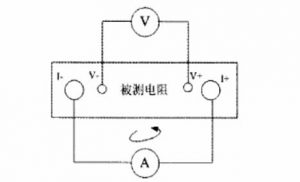

回路电阻测试仪在精确测量时,由高频开关电源输出100A或更大的电流,施加于被测电阻的两个端钮之间,通过采样电路采集电流流过被测电阻所产生压降的模拟信号,经前置放大器放大后,由A/D转换器将模拟信号转换成数字信号,再经微处理器对数据进行滤波、运算、处理,根据串联电路电流处处相等的原理,通过欧姆定律R=U/I,由负载两端的压降U和回路中的电流I之比得出被测体的直流电阻值,如下图所示。
