设备介绍
武汉智能星生产的回路电阻测试仪是按照中华人民共和国最新的电力执行标准DL/T845.4-2004,操作高频开关电源技术与数字电路技术相结合的设计方案,适用开关控制设备电路电阻的测量,其检测电流操作国家标准建议的直流100A。电流100A可直接测量电路电阻,并且用数字显示信息。测量精度高,性能稳定性,能满足电力、供电部门现场对高压开关维护及高压开关厂电路电阻检测的要求。
适用范围
回路电阻测试仪适用高压开关接触电阻(回路电阻)的高精度测量,也适用其他需要大电流、微电阻测量的情形。
回路电阻测试仪的特点
- 大电流:选用全新电源技术,较长时间、不间断输出大电流,避免脉冲式电源瞬时电流过大的不足之处,很好地破坏开关触头氧化膜,得到较好的测试效果。
- 抗干扰能力强:在干扰比较严重的情形下,显示屏的终端设备数据稳定性在±1字之内,读值稳定性,可重复性好。
- 寿命长:均操作高精度电阻,很好消除环境温度对测量结果的影响,同时军品连接插件的操作提高了抗振性能。
- 携带方便:体积小,重量轻。

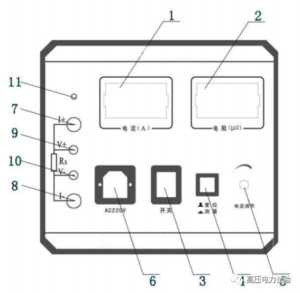

面板介绍
- 电流显示信息(a)
- 电阻显示信息(μω)
- 电源开关;
- 测量开关。
- 电流调节6.电源插座
- 电流输出I+
- 电流输出I-
测量输入V+ - 测量输入V-
- 接地
设备的原理
回路电阻测试仪操作电流电压法检测原理,又称四线法测试技术。电流源通过I+、I-两端口(也称为I型口),提供测量电阻Rx电流,电流的大小由电流表I读取,从Rx两端的电压下降V+、V-两端口(也称为v型口)取出,从电压表v读取。利用I,V的测量,可以计算出被测电阻的电阻。
接线方法
回路电阻测试仪面板与测试线的连接部应按钮,不可以松动。
按照四端子法连接,即电流线夹在试验品的外侧,电压线夹在试验品的内侧,电流和电压必须相同。
检查确认无误后,接入220V交流电,关闭电源开关,设备接通电源。
调节电流调节旋钮,使电流上升到100.0A,按下复位/检测键,电阻表示值为测量的回路电阻值。如果显示信息1,则显示信息所测电路电阻值的超量程;如果测量电流不是100.0A,如Io,电阻显示信息Ro,则实际电阻值为R=100×(Ro÷Io)μω。测量结束后,切断电源开关,收紧测试线夹,放入附件包中。
操作注意事项
1、操作设备前请仔细阅读说明书。
2、按说明书上正确的接线方法接线。
3、本设备不可以检测通电回路中的电阻。
4、设备在操作过程中需要有安全可靠的接地。
5、电流线使用者不可以任意替换。
6、设备不操作时需要摆放在透风、空气干燥、荫凉、干净处存放,特别注意防水防潮、防腐蚀气体。
小结
以上就是回路电阻测试仪的介绍,接线,使用方法和注意事项。如需要更多关于测试仪的的信息,请直接联系我们。
