什么是回路电阻测试仪
首先我们要知道回路电阻测试仪是一种常见的电力测试设备，它又称接触电阻测试仪，英文名称：Loop Resistance Tester。详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。
回路电阻测试仪可以测试什么
接地电阻适用直接测量各种接地装置的接地电阻值。亦可供一般低电阻的测量，四端钮（0～1～10～100Ω规格）还可以测量土壤电阻率。
回路电阻测试仪工作原理
回路电阻测试仪在测量时,由高频开关电源输出100A或更大的电流,施加于被测电阻的两个端钮之间,通过采样电路采集电流流过被测电阻所产生压降的模拟信号,经前置放大器放大后,由A/D转换器将模拟信号转换成数字信号,再经微处理器对数据进行滤波、运算、处理,根据串联电路电流处处相等的原理,通过欧姆定律R=U/I,由负载两端的压降U和回路中的电流I之比得出被测体的直流电阻值。

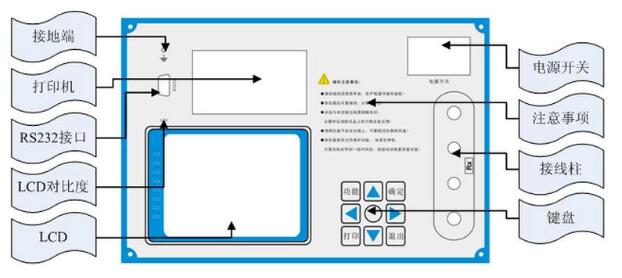

回路电阻测试仪的接线方法
- 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
- 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。
- 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1”表示所测回路超量程）。
- 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
高压测回路电阻值正常范围
回路电阻按照回路特性或类型不同而不同供电线路及变压器的回路电阻除了和电压有关，还和它的设计容量有关，容量越大，电阻应该越小。比如说：10KV高压柜路电阻不大于500微欧，而且电阻值越小越好。

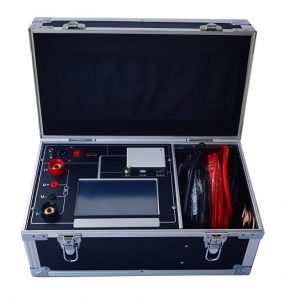

回路电阻测试仪生产厂家
武汉智能星生产的智能三相回路电阻测试仪填补了市场多年的空白。
