高频开关充电模块工作原理

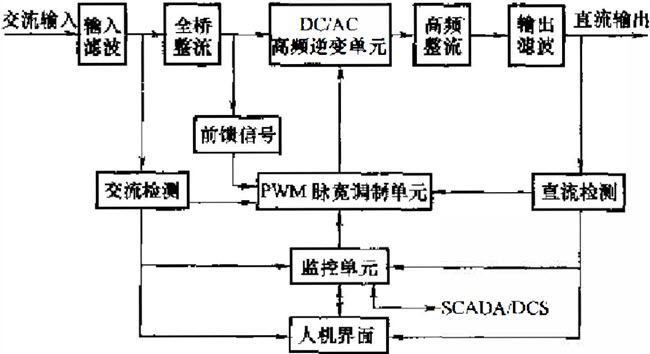

高频开关充电模块原理柜图如图所示，模块由交流输人滤波、整流单元、高频逆变单元(DC/AC)、直流输出滤波、PWM脉宽调制单元和监控单元等组成。交流电输入到模块后首先进人输入滤波电路、去除交流电上的干扰， 然后经过全波整流电路变换成高压直流电(500V左右）， 再由DC/AC高频逆变电路变换成2okHz可调脉宽的高频脉冲电， 经过主功率变压甜的降压，再由高频整流电路整流成直流电， 最后纾过滤波处理输出稳定的宜流电。PWM脉宽撕制电路根据输人交流电、输出直流电和负载的变化情况，自动调节高频开关的脉冲宽度，使输出电压稳定在允许的范围内同时PWM脉宽调制电路执行监控单元的控制信号。
交流检测电路检测输人交流电的情况“ 如果交流电异常卞它立即送出控制信号关闭脉宽调制电路， 同时将异常信息送监控单元处理和显示，前馈信号实时跟踪交流电的变化，并将变化信息送PWM脉宽调制电路， 使它能及时根据输入交流电调整输出电压， 提高模块的响应速度。直流检测电路检测输出直流电的清况，将电压和电流信息反馈到监控单元和脉宽调制电路。
如果直流电出现异常， 它立即送出控制信号给脉宽洞制电路， 并将异常信息送监控单元处理和显示。监控单元一方面采集充电模块工作状态和参数， 将这些信息通过串口上送SCADA/OCS, 同时在面板上显示输出电压和电流；另一方面接受SCADA/OCS或面板控制开关的指令， 对充电模块进行控制：开、关机， 均、浮充转换， 限流点设置， 输出电压调整。模块面板上有控制开关、状态指示灯和数码管显示， 它们是充电模块与人交流的窗口， 显示充电模块的输出电压或电流值导指示均、浮充状态和各种保护告警状态。
通过控制开关来设詈、控制允电模块的工作方式和地址导调整其输出电压凸充电模块的外部发生短路时，充电模块能自动降低输出电压和电流， 使输出电流限制在4A左右。
该特性可以有效防止外部事故损坏充电模块和车故的进一步扩大”充电模块的输出电压一且超过充电模块内部设置的过压保护点， 充电模块便自动关机， 锁死输出， 只有重新开机才能启动输出。因为过电压可能会损坏用电设备，所以一旦发生过电压，应该检查过压的原因并排除故障后，才能重新开机凸多个充电模块并机运行时，负载不均衡而影响充电模块的使用寿命为了均衡它们之间的负载，充电模块内部设计了自动均流电路。
充电装置高频开关电源充电模块数量选择
高频开关电摒充电模块额定电流有多种规格，220V有5、10、15、20 、25 、30、35 ..,40A, llOV可充到60、80A 0, 充电装跨由多个模块并联组成， 一般采用N+l备份冗余方式，这是因为一个模块故陈不影响整组充电设备的正常工作们充电模块数散与充电装萱输出电流有关｀充电装置最大瑜出电流le应满足均衡充电和直流系统经常性负荷的供电要求。当一组蓄电池配置一组充电装置时。当二组持电池配置二组充电装置时今每组充电装置的最大输出电流可按式(1-14)计算， 二组蓄电池配置三组充电装置时，可按两大一小或一大两小酐置充电装置。
