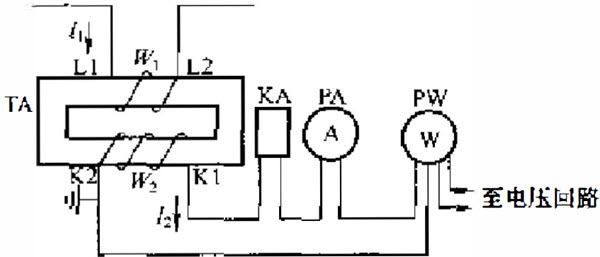

在电气割枪和继电保护回路中， 电流互感楛的作用是将供给测杖和继电保护用的二次电流回路与一次电流的高压系统隔离，并按电流互感器的变比将系统的一次电流缩小为一定的二次电流。电流互感器二次侧的额定电流统一规定为5A或1A? 原理接线如图所示其中I1为一次电流； W1为一次绕组匝数；I2为二次电流；W2为二次绕组匝数； TA— 电流互感器? KA— 电流继电器；PA － 电流表; PW－ 有功功率表。
电流互感器的极性和相量图
电流勾感器一次和二次绕组间的极性定义为：即当一、二次绕组中， 同时由同极性端子通人电流时， 它们在铁心中所产生磁通的方向应相同“ L1和K1为同极性端千(L2和K2也为同极性端子汃标注电流互感器极性的方法是用不同符号和相同注脚表示同极性端子， 当只需标出相对极性关系时， 也可在同极性端子上注以星号” 长＂ 。
由楞次定律可知，当系统一次电流从极性端子L1流人时，在二次绕组中感应出的电k 流应从极性端子Kl流出口电流互感器一、二次电流的K相景图如图3-2所示， 一般是在l忽略励磁电流，并将一次电流换算至二次侧以后绘制的。由于一、二次电流的正方向可以任意选取， (b}图3心电流互感器接所以相垦图有两种绘制方法，在线图及其相量图继电保护中通常选取一次绕组中(a)接线氐; (b)相量图的电流从Ll流向L2为正，而二次绕组中的电流从K2流向Kl为正。
