直流操作电源系统的组成及其接线方式

一、直流操作电源系统的组成

直流操作电源系统的构成原理如图所示今主要由蓄电池组、交流配电单元、充电模块、监控模块、配电监控、降压硅链(降压单元)、直流馈电单元(包括合闸分路、控制分路)、绝缘监测等几大部分组成。系统交流输人正常时,两路交流输人经交流切换控制电路选择其中一路输人,并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为220V 或110V 的直流,经隔离二极管隔离后输出,一方面给电池充电,另一方面给负载提供正常工作电流。

监控部分采用集散方式对系统进行监测和控制口充电柜、馈电柜的运行参数,充电模块运行参数,系统的对地绝缘状况,分别由配电监控电路、监控模块电路和绝缘监测电路采集处理,然后通过串行通信口把处理后的信息上报给监控模块,由监控模块统一处理后,显示在液晶屏上。同时可通过人机交互操作方式对系统进行设置和控制,若有需要还可接人远程监控。

监控模块还能对每个充电模块进行均、浮充控制,限流控制等,以保证电池的正常充电,延长电池寿命;降压硅利用管压降调节控制母线电压。交流输人停电或异常时,充电模块停止工作,由电池给负载供电。监控模块监澜电池电压、放电时间,当电池放电到设置的欠压点时,监控桵块告警。交流输人恢复正常以后,充电模块对电池充电。

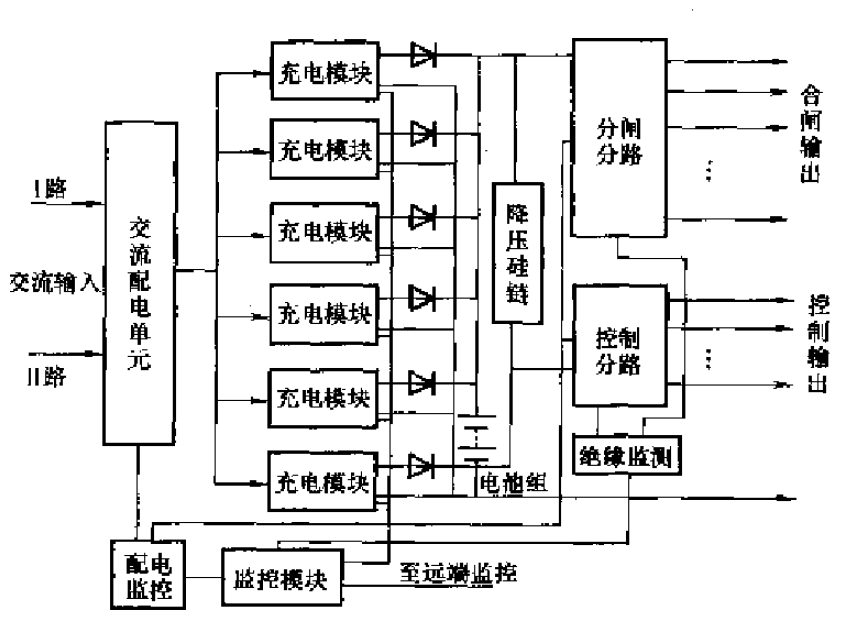

直流操作电源系统原理框

二、直流操作电源系统的接线方式

随着科学技术的不断发展,直流系统的接线方式、采用的设备也在逐年的改进和更新Cl 在满足供电可靠的前提下,直流系统的接线应尽可能简单、运行灵活、经济合理。

直流系统的接线方式分为有凋压端电池接线方式和无调压端电池接线方式两类口前者由于运行维护麻烦哥很少采用后者多用千阀控密封式(即免维护)铅酸蓄电池直流系统。尤调压端电池接线方式有单母线和单母线分段两种。中国电力工程股份集团公司组织直流系统典型设计,通过对国内应用阀控电池的发电厂和变电站调查,推荐以下六种方案作为今后采用的接线。

(1) 方案一为单母线接线,如阳1-2 所示,其特点是接线简发电厂、变电站二次系统及稣电保护测试技术单、可靠,充电装置和蓄电池接在同一母线上。

母线上只装设一套绝缘监督和电压监视装置(经切换开关接人)、一组蓄电池、一套充电装置。充电装置模块采用N+l(N 为模块计算数)。该方案适用千小容量发电厂和110kV 及以下的变电站。

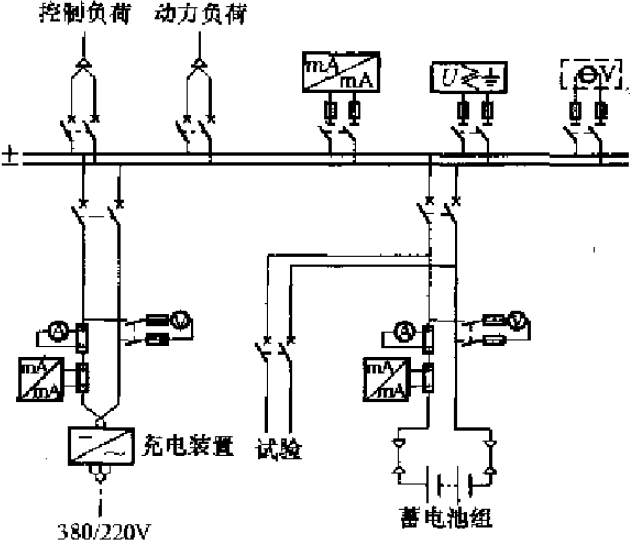

单母线接线直流系统

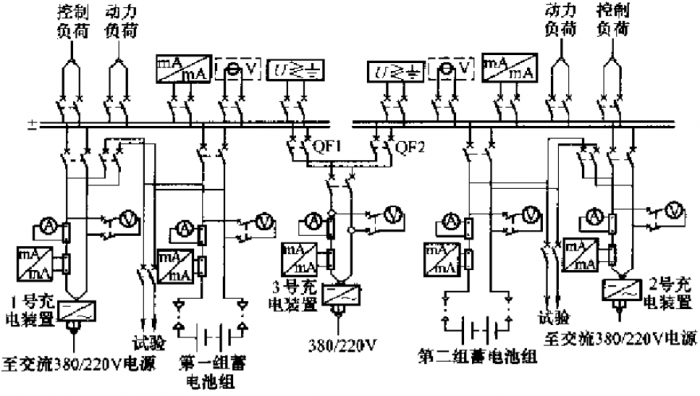

(2) 方案二至方案六为单母线分段接线,根据蓄电池组数和充电装笸套数配置不同形成不同方案,其组合方式为;一组蓄电池一套充电装置、一组蓄电池两套充电装置、两组蓄电池两套充电装置、两组蓄电池三套充电装置(两小一大)和两组蓄电池三套充电装置(两大一小),图1-3 为两组蓄电池二套充电装置(两大一小)单母线分段接线方案,其中两套为大容最充电装萱(按均衡充电要求设计)分别与蓄电池并接接人一段母线,一套为小容景充电装置(按浮充电要求设计),经两个空气断路器QFI 、QF2 分别接人各段母线上。每段母线设一套绝缘监督装置和电压监视装置,充电装置模块两大为N ,一小为N+l。该方案接线可靠、操作方便灵活,适用于大容量发电厂和500kV
及以下变电站。

直流系统
