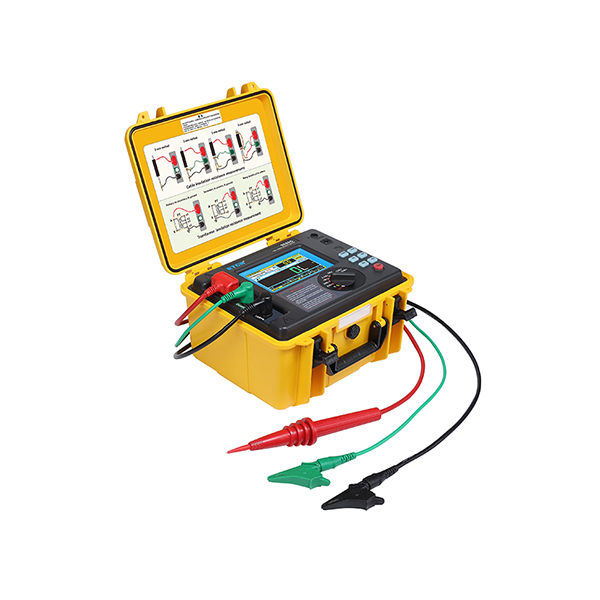

ZM-15KV 高压绝缘电阻测试仪

品牌: 武汉智能星

高压绝缘电阻测试仪是精心研发的一款高性能高压绝缘电阻测试仪,仪表拥有完善的各种绝缘电阻参数测试功能和良好的抗干扰能力,能用于变电站等有强感应电环境下大容量高压电气设备、输电线路绝缘电阻的测试 。

  • 最大输出电压15KV
  • 最大测试阻值30TΩ
  • 最大短路电流7mA
  • 极化指数测试(PI)、吸收比测试(DAR)
  • 斜坡测试模式(RAMP)、滤波测试模式(FR)、电容测试(uF)
  • 大容量充电锂电池、USB数据上传功能



执行标准:
GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2

价格:具体价格根据客户提供参数而定,点击下面按钮获取人工报价。

电话咨询:027-87678728

››产品优势10年自主技术研发,质量有保障。厂家直销,无中间商。

››客户服务发货前有专业人员核对客户参数要求,确保产品满足客户需求。客户收到产品后,有技术人员指导如何使用设备进行试验检测。

››售后服务购买本产品之后可享受免费安装指导,软件升级,终生维护服务。

››质量标准产品符合各级计量院检定认证体系。

产品详细信息​

产品功能

适用于大容量、高压、强感应电环境下大型电气设备、输电线路的绝缘电阻测试。

绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP);滤波测试(FR)。

电压测试(V);电容测试(uF);电流测试(nA)。

产品特点

  1. 触摸彩屏与按键、波段旋钮组合,功能直达一键测试完成,查询记录操作简捷。
  2. 丰富的显示内容,同屏显示:各种测试模式及绝缘电阻值、输出电压及被测物电压、电流、测试计时、测试时间、电池电量、操作帮助等。
  3. 双层外壳结构,坚固耐用,防护等级IP65。
  4. 大容量充电锂电池。
  5. 电压监视器功能,自动监测被测物带电电压。
  6. 测试计时器功能,自动记录测试时间。
  7. 自动放电功能,测试后瞬间释放被测物的充电电荷,无需外加放电回路。
  8. 存储功能,可自动存储具有测试日期时间、测试计时的实时测试数据共1000组。
  9. 上传功能,记录数据可通过USB通讯线上传电脑进行数据统计分析。

绝缘电阻测试精度

额定电压 250v 500v 1000v 2500v 5000v 10Kv 15Kv
测量范围

及精度

±5% 50.0GΩ 100GΩ 200GΩ 500GΩ 1.00TΩ 2.00TΩ 3.00TΩ
±20% 500GΩ 1.00TΩ 2.00TΩ 5.00TΩ 10.0TΩ 20.0TΩ 30.0TΩ

 选型技术规格

产品型号 ZM-15KV
额定电压  250v,500v,1000v,2500v,5000v,10Kv,15Kv
输出电压精度 (5%~10%)±10V
绝缘电阻量程  0.50MΩ~30.0TΩ
短路电流  7mA MAX
电    源 可充电锂电池组6.2Ah
极化指数测试
吸收比测试
斜坡测试模式 以预设电压的10%为步进量测试,直至预设电压
滤波测试模式 10S、20S、30S、40S四种选择
电压测试 范围:AC/DC:0V~1000V;精度±5%rdg±3V
电容测试 范围:10nF~25uF;精度±10%rdg±10nF
电流测试 范围:0.01nA~7mA;精度±5%rdg±0.5nA
电压监视器 监测被测物电压,监测测试后的放电状态,电压大于36V时禁止测试,保护仪表及操作人员
测试计时器 自动记录测试时间,计时范围:0s~9999s
存储功能 自动存储带有日期时间的测试数据,共1000组
上传功能 通过USB通讯线,把存储的测试数据上传到电脑
电池电量显示 有,电池电压低时提醒及时充电
自动关机 开机15分钟后自动关机
仪表尺寸 280mm×260mm×160mm
仪表质量 约4900g (含电池)
测 试 线 红色高压测试线1个(配鳄鱼夹1个、挂钩1个),绿色测试线1个,黑色测试线1个
保护等级 合上盖子IP65,打开盖子IP40
工作环境 -20℃~50℃;80%rh
耐    压 AC 3Kv 50Hz 1min(测试线路与外壳间)

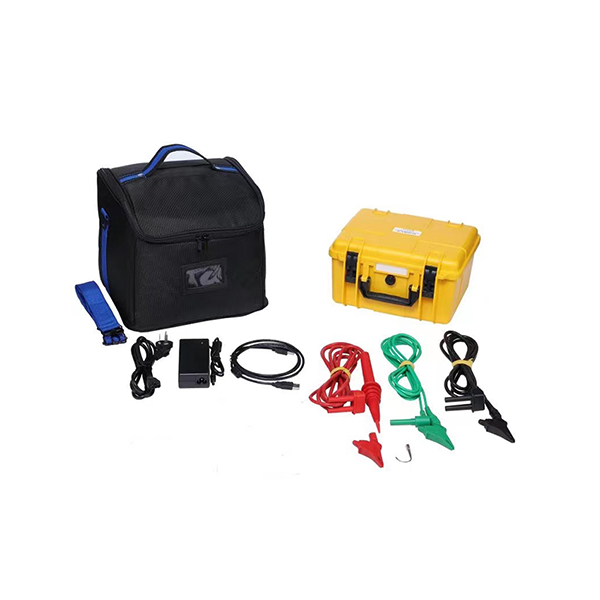

随机附件 主机1台,高压测试线(红色)1个,测试线(绿色)1个,测试线(黑色)1个,鳄鱼夹1个,挂钩1个,电源适配器1个,USB通讯线1条,工具包1个
