性能特点

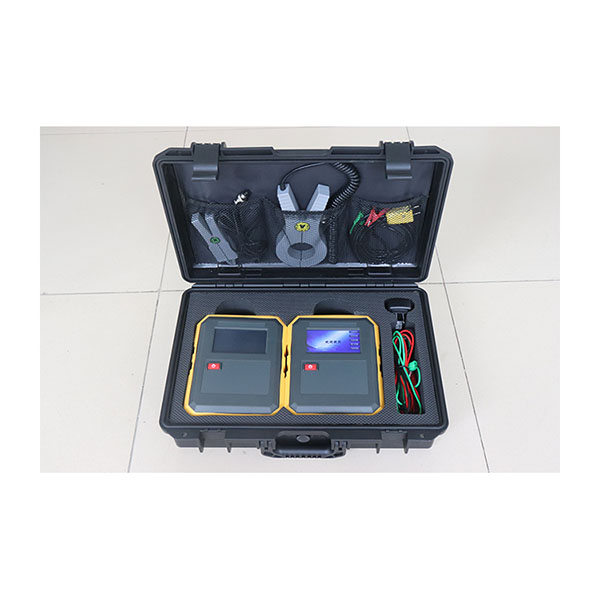

- 仪器由发射机和分析仪组成，发射机直接从母线上取电,不需外接交流或使用电池供电,操作更加方便；
- 解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、窜交流接地、晶体管隔离接地等所有故障；
- 完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在最小范围内并定位；
- 准确检测线路泄露电流的大小，根据接地故障点前后泄露电流的大小，快速准确定位故障点；
- 300V以下的直流系统共用一套直流接地探测器，没有对直流电压有其他特殊的要求；
- 信号输出功率：＜15W，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用安全；
- 智能电流钳，自动检测大、小电流钳开、闭状态，大、小钳统一接口；
- 能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地；
- 能检测蓄电池接地故障；
- 能检测系统对地电容数值；
- 能检测系统直流电网电压；
- 能检测50Hz交流窜入故障；
- 不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；
- 豪华外包装，携带方便。
技术参数
-
发射机
- 工作电压：直接从母线上取电(工作电压为30V～280V)
- 电压测量范围：0-300V
- 电压测量精度：≤1%
- 电桥工作方式：不平衡桥
- 母线接地电阻检测范围：0-999.9kΩ
- 母线接地电阻测量精度：1kΩ
- 母线接地电阻测量精度：≤10％±2kΩ
- 电容检测范围（分布电容）：1uF-200uF
- 电容检测精度：≤15％±2uF
- 50Hz交流窜入检测范围：AC 0V-280V
- 50Hz交流窜入检测精度：≤1％
- 发射信号电流：0-10mA
- 功 耗：小于10W
- 外型尺寸：163×215×66mm
- 重 量：1㎏
- 适应温度：-10℃±50℃
2.分析仪
1）工作电压：12V（锂电池工作,工作电压为9.6V～12.6V）
2）支路接地电阻检测范围：0-300kΩ
3）支路接地电阻测量精度：0-100kΩ ≤10％±2kΩ
100-300kΩ 显示具体数值
4）电容检测范围（分布电容）：1uF-200uF
5）电容检测精度：≤15％±2uF
6）50Hz交流窜入检测范围：AC 0V-280V
7）50Hz交流窜入检测精度：≤1％
8）漏电流测量范围：0-100mA
9）漏电流检测灵敏度：≤0.1mA
10）测量准确率：100%
11）报警方式：数据
12）功 耗：小于1W
13）外型尺寸：163×215×66mm
14）重 量：1kg
15）适应温度：-10℃±50℃
16）工作电源：锂电池供电（12V 3100mAh可充电）
3. 分析仪与发射机
分析仪与发射采机用2.4G无线通信，俩机界面相同，同步显示。
