氧化锌避雷器是具有良好保护性能的避雷器,是用来保护电力系统中各种电器设备免受过电压损坏的电器产品,具有良好保护性能。利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。 这种避雷器和传统的避雷器的差异是它没有放电间隙,利用氧化锌的非线性特性起到泄流和开断的作用。
ZLCD301氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
氧化锌避雷器带电测试仪操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。
氧化锌带电测试仪特点
武汉智能星研发生产的ZLCD全系列氧化锌带电测试仪,可以满足用户不同的需求,该系列不同型号产品主要特征可以参考下表:
型号 | 主要特征 | |

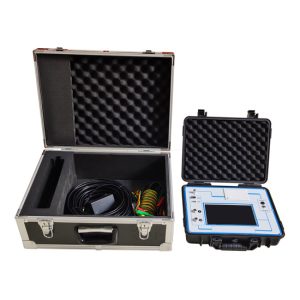

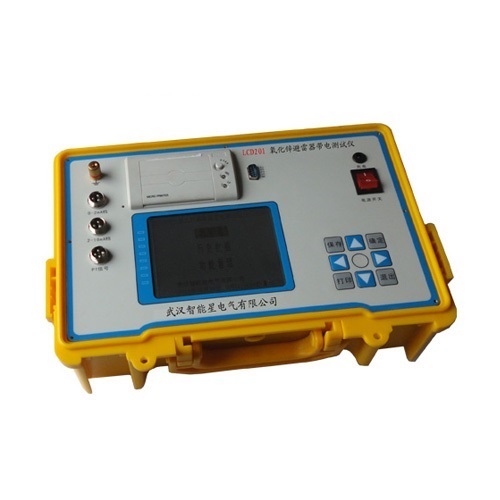

ZLCD201 | 单相有线测试,锂电池可选 | 适用于35KV或以上电压等级电网 |
ZLCD203 | 三相有线同测,锂电池可选 | |

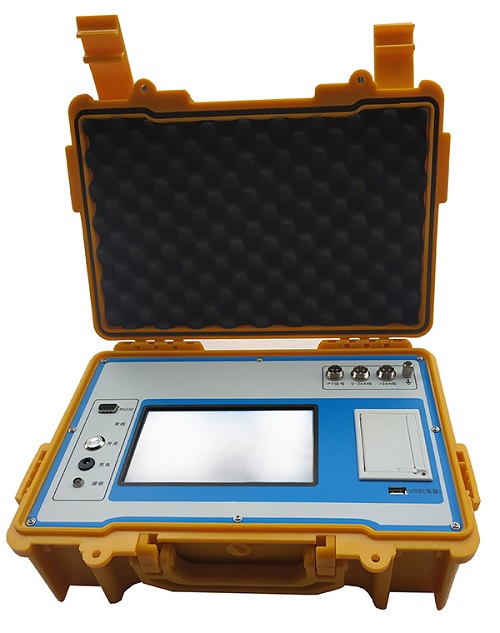

ZLCD305 | 三相有线同测,锂电池、彩屏触摸 | |

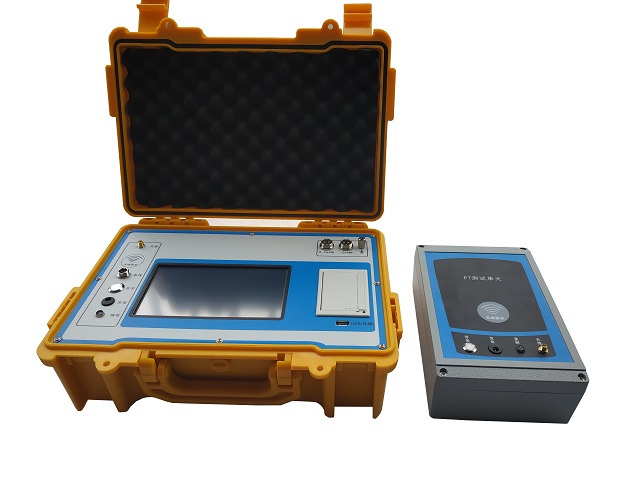

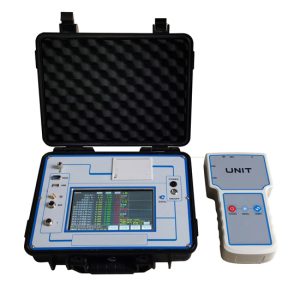

ZLCD306 | 三相无线同测,锂电池、彩屏触摸 | |
ZLCD301B | 三相无线同测,锂电池、彩屏触摸、工控机 | |
ZLCD301C | 三相无线同测,锂电池、彩屏触摸、工控机 、感应板 | |
ZLCD301D | 三相无线同测,锂电池、彩屏触摸、工控机 、感应板、蓝牙 | |
ZLCD205 | 无线测试 | 35KV以下电网适用 |
氧化锌带电测试仪参数
ZLCD201 | ZLCD203 | ZLCD305 | ZLCD306 | ZLCD301系列(BCD) | |
工作电源 | AC220V/50Hz;若选配内带高能锂离子电池,内部电池供电,充电时间>3小时,连续工作时间>8小时 | AC220V、50Hz或内部锂电池供电 | 支持外接电源适配器(12V/2A)和内部电池供电模式 | ||
测量范围 | 泄漏电流:0-20mA(标配0-10mA ) | 泄漏电流: 0-10mA(可扩展); | |||
电压:30-300V(标配30-100V) | 电压: 30-100V(可扩展); | ||||
电场强度输入范围:30kV/m~300kV/m(选配) | |||||
测量准确度 | 电流:全电流>100μA,±5%读数±1个字; | ||||
电压:基准电压信号>30V时,±2%读数±1个字; | 电压:基准电压信号>30V时: ±5%读数±1个字。 | 电压:基准电压信号>30V时:有线方式: ±2%读数±1个字; 无线方式: ±5%读数±1个字; |
|||
测量参数 | 泄漏电流全电流波形、基波有效值、峰值。 | ||||
泄漏电流阻性分量基波有效值及3、5、7次有效值。 | |||||
泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-。 | |||||
容性电流基波,全电压、全电流相角差。 | |||||
电压有效值。 | |||||
避雷器功耗。 | |||||
电压基准信号取样方式 | 有线同步:20米(可扩展) | 有线同步:40米(可扩展) 无线同步:>400米(可扩展) |
|||
电池参数 | 无 | 无 | 充电时间 > 6小时 连续工作时间 > 4小时 间断工作时间 > 8小时 |
||
仪器尺寸 | 主机360mm×260mm×140mm | 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm | |||
仪器重量 | 主机5.0kg | 主机5.0kg 配件箱9.0kg |
其他参数
- 电源:支持外接电源适配器(12V/2A)和内部电池供电模式
- 测量范围:泄漏电流(峰值)0-20mA(标配0-10mA);电压(峰值)30-300V(标配30-100V)。电场强度输入范围:30kV/m~300kV/m(选配)。
- 测量准确度:电流:全电流>100μA时: ±2%读数±1个字;电压:基准电压信号>30V时:有线方式: ±2%读数±1个字;
无线方式: ±5%读数±1个字;
- 测量参数:泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-。
容性电流基波,全电压、全电流相角差。
电压有效值。
避雷器功耗。
- 电压基准信号取样方式:有线同步:40米(可扩展)无线同步:>400米(可扩展)
- 电池参数:充 电 时 间 > 6小时连续工作时间 > 4小时间断工作时间 > 8小时
- 仪器尺寸:配件箱42cm×33cm×20cm主机36cm×26cm×14cm
- 仪器重量:主机5.0kg配件箱9.0kg
现场带电接线方式

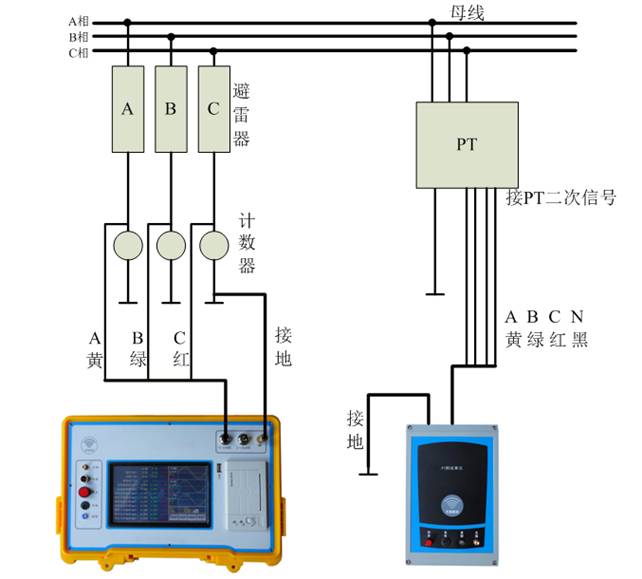

方式一:现场带电接线方式(三相电压取样)

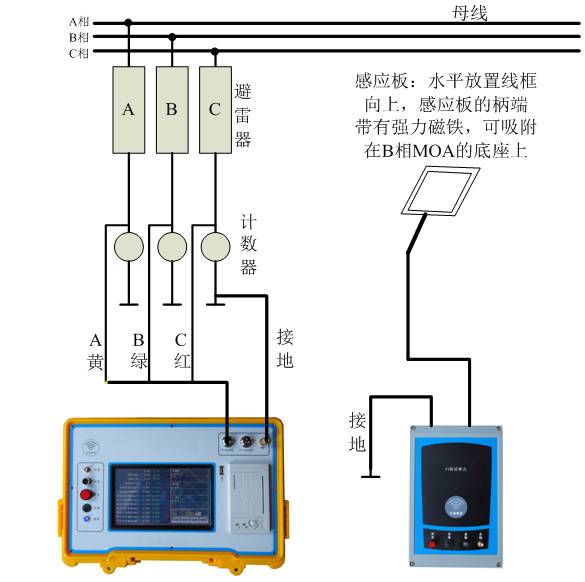

方式三:现场带电接线方式(感应板方式取样)

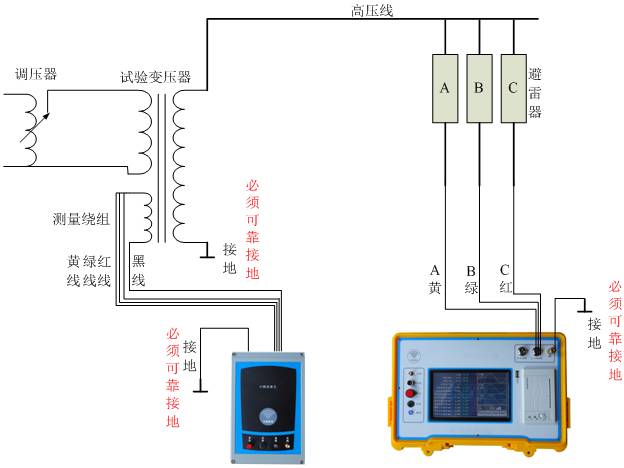

方式五:实验室模拟接线方式(三相电压取样)
执行标准
武汉智能星生产的氧化锌避雷器带电测试仪严格执行DL/T 987-2005 《氧化锌避雷器阻性电流测试仪通用技术条件》
产品别名:
英文名称:Zinc oxide arrester live tester
中文别名:氧化锌避雷器测试仪、智能型氧化锌特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄露电流检测仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪、氧化锌避雷器阻性电流分析仪、氧化锌避雷器阀片测试仪。
