青藏铁路公司西宁供电段大修车间电缆故障测试报告

测试时间:2017-07-05
测试地点:格尔木。
测试设备:电缆故障测试仪
测试目标:10KV电缆。
故障现象:送电跳闸。

现场测试情况:

此电缆为三芯10KV铝芯电缆,为格尔木地区铁路供电电缆,埋设环境为全线直埋。因在使用过程中突然跳闸,发生故障。
该段之前采购过浙江某厂家的电缆故障测试仪,在使用过程中觉得设备的操作繁琐,不好使用,也曾邀请厂家在现场进行过技术服务,测试一条故障电缆数天后毫无结果,对该厂家设备实用性和质量存在很大的质疑。处于这种心情,车间茹主任特邀请我公司技术人员携带高精度电缆故障测试设备到现场进行电缆故障测试。

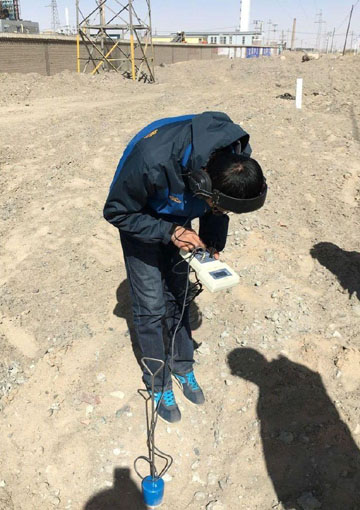

电缆故障测试现场

 技术人员到现场后。使用2500V电子摇表测试到B、C两相分别对地之间的绝缘为0.7M。其余相间之间绝缘正常。
首先,将故障电缆系统离线,使用电缆故障测距仪的低压脉冲法测试到电缆全长为2601 M,将电缆故障测试高压脉冲发生器高压设备(一体化)的电压增大到以击穿故障点,使用闪络法测试到故障距离为2433M,明显看到故障波形。使用路径仪对故障电缆查找准确的路由后,电缆故障定点仪在2433M处明显听到故障点放电声音,清脆响亮,支持整个电缆故障测试过程结束,剩下的就是现场开挖修复工作了。。

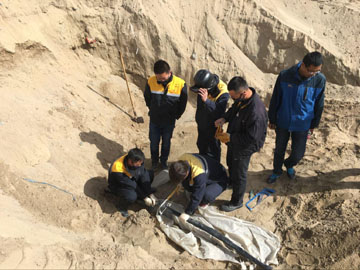

故障电缆开锯

    挖开此处后,电缆故障点为接头处故障,故障点明显可见,整个测试时间用时约1小时。
对于整个测试的效率来看,在场的西藏铁路公司西宁供电段格尔木大修车间技术工作人员都感叹到:“你们的电缆故障测试设备确实很好,精度准,测试快,操作简单,确实很实用。给我们带来了很大的帮助。”

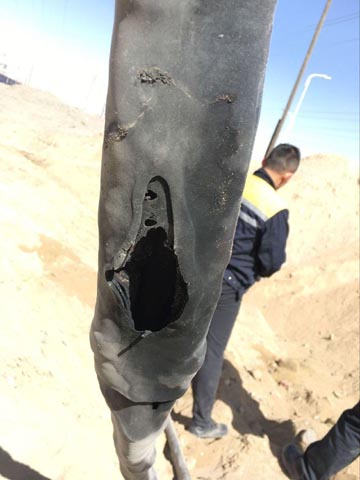

电缆故障点

总结:测试电缆故障不在于有多难,难的是设备的操作性,实用性,可靠性。电缆故障测试仪精确性不高,环境适应性差,所以使用者往往知难而退,无功而返。所以一定要为客户提供操作简便、可靠性高、抗干扰、定位准确的电缆故障测试仪至关重要
