盘锦市某石油装备有限公司交货培训报告

交货时间:2016年5月9日

地点:辽宁

交货仪器:电缆故障测试系统

交货要求:某公司技术部通过采购商购买了一套电缆故障测试仪,用来解决库区地埋电缆的故障,要求测故障并进行培训,将使用人员培训会使用仪器。

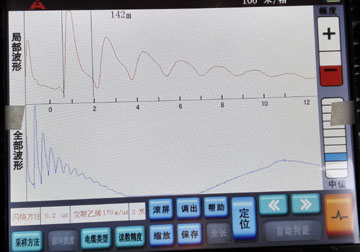

交货过程:由于工程师之前用过类似的设备,所以没有进行理论的培训,直接去现场进行测试并培训。到达现场后,故障电缆为三相四线制380V供电电缆,红相和绿相高阻故障。1、测距。用低压脉冲法测得电缆全长为190米,然后加高压进行闪络法测距,测得故障距离142米,波形很标准。

低压脉冲法测得电缆全长为190米

    2、找路径。虽然客户知道大体路径,但是还是得自己再找一遍,那样才能放心去定点,因为在这方面已经吃过亏了,必须不能在同一个地方跌倒两次。

电缆路径探测

3、定点。由于找路劲时发现基本上都没有衰减,于是我判断该故障应该是封闭性高阻故障,再加上那边天气比较冷,土冻的比较实,所以定点可能不是很好定。果然不出我所料,当天下午听了一个小时都没有听到放电声,于是将电压升高至15KV左右,然后再去测得的距离处进行定点,最后功夫不负有心人,成功的定点。虽然是故障点定了,但是需要说明的是,这种封闭性的高阻故障,使用高压定点时,需要非常的细心,不得有半点马虎,因为它的放电声很小,很容易被忽略。

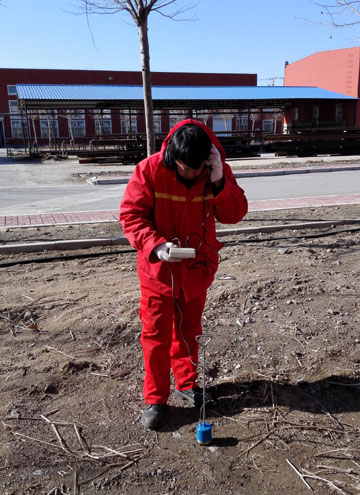

电缆故障定位现场

总结:当时测试完成后,由于各种原因并没有进行开挖,但是后来董工对故障点区域进行了开挖,也及时和我进行沟通,董工反映测得很准,开挖后发现电缆外皮并没有损坏,于是我建议他将电缆外皮剥开。最后把电缆外皮剥开后发现,故障点就是在外皮里面,是典型的封闭性高阻故障。董工对此表示非常满意。
