测试时间:2017年4月5日
测试设备:ZL2180电缆故障测试仪
故障类型:相间短路
现场情况:待测电缆是35KV高压铝芯电缆,全线穿管,故障类型为三相全部短路。
电缆故障测试现场
测试情况:到达现场后客户已经将电缆两端都从系统分离,用电缆故障测距主机红黑夹子分别接AB两相测得短路距离为267米,电缆全长为539米,接其他任意两相测得结果都是一样,所以就确定是三相全部短路。由于客户了解电缆的敷设路径,所以只是对大概260米范围的路径进行查找,用路径仪发射机红夹子接A相,黑夹子单独接地,低频高档环路阻值560欧,在260米前后电缆埋得比较深,用80%法测得深度为5米,增益64db信号在800左右,信号很平稳没有明显的衰减。路径清楚之后用高压A相对铠进行打火放电,电压升至20KV充分放电,从200米处开始进行定点,最后找到故障点。确定之后客户找来挖掘机进行开挖,两个小时后挖出电缆找出故障点。

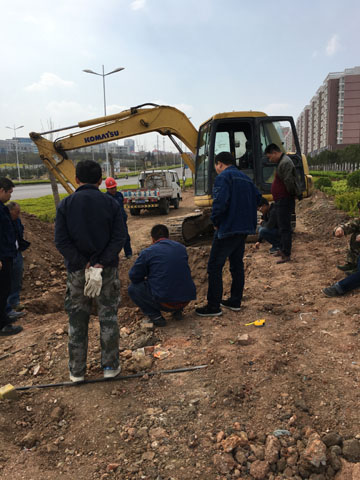

电缆故障点开挖现场
测试总结:对于整个测试的效率来看,在场的工作人员都感叹到:“你们的测试设备确实很好,5米的深度竟然定点如此准确,测试精度确实非常高,操作也简单,的确给我们带来了很大的帮助。”其实测试故障并没有多难,只要能够熟练操作仪器,认真细心的做好测试过程中的每个环节,所有所谓的困难都不攻自破。

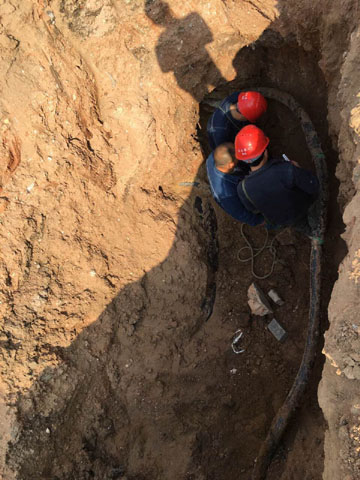

深达五米的电缆故障开挖点
